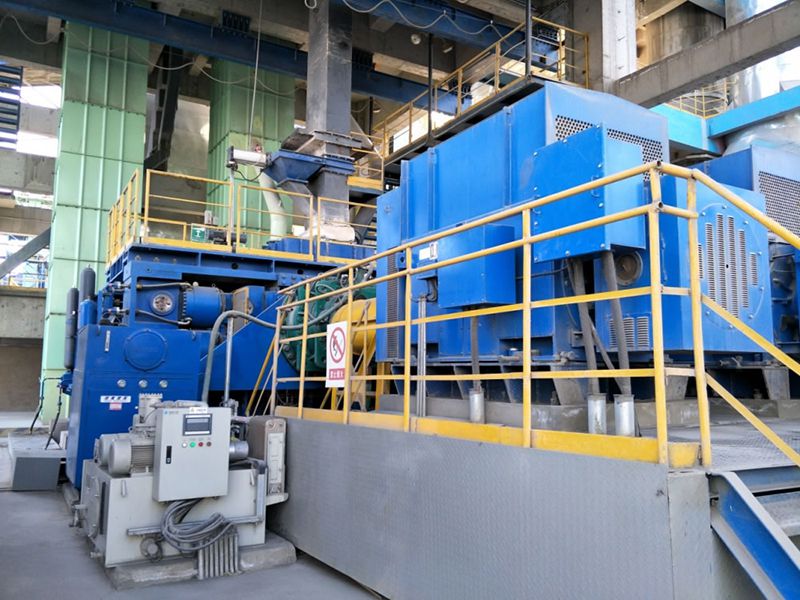

أسطوانات الضغط الدوارة صنعت قبل شركة SINOMALY واستخدمت لطحن الأسمنت. مقارنة مع أنظمة الطحن المسبق التي تشتمل على الطواحين الكروية باستهلاك طاقة عالي وكفاءة منخفضة، فإن هذه المكابس ذات الدرافيل تستهلك طاقة أقل وتصدر ضوضاء منخفضة.
مكابس الدرافيل المستخدم لطحن الأسمنت تحسن سعة الطحن بنسبة 50 إلى 100 % مقارنة مع أنظمة الطواحين الكروية وتقلل من استهلاك الطاقة لأنظمة الطحن بنسبة 30 إلى 40 %، و20 إلى 30 % للأسمنت النهائي. المواد المحصورة من السهل طحنها والمادة الناعمة 0.08 مم تمثل ما نسبته من 20 إلى 35 % والمواد الأصغر من 20 مم تمثل ما نسبته من 65 إلى 85 %.
مكبس درافيل طحن الأسمنت هذه يمكن استخدامها لطحن المواد الخام، الكلنكر (المادة الخامة المستخدمة في صناعة الأسمنت)، الخبث والخبث الفولاذي في خطوط إنتاج الأسمنت، علاوة عن بعض الصناعات مثل التعدين، الفولاذ، الصناعات الكيميائية، الكهرباء، صناعة المعادن، الخ.
الخواص الفنية
الموديل
السعة (t/h)
القدرة المركبة (kw)
السرعة الخطية للأسطوانة الدوارة (m/s)
LRP120-45
140~190
2×250
1.2~1.44
LRP120-80
250~340
2×500
1.2~1.44
LRP140-65
200~300
2×560
1.43~1.65
LRP140-80
340~400
2×560
1.43~1.65
LRP140-100
400~500
2×630
1.43~1.65
LRP140-110
500~550
2×710
1.43~1.65
LRP140-120
500~600
2×800
1.43~1.65
LRP140-140
520~680
2×900
1.43~1.65
LRP160-100
500~650
2×900
1.52~1.76
LRP160-140
650~765
2×1120
1.56~1.8
LRP160-150
650~850
2×1120
1.56~1.8
LRP180-120
800~850
2×1250
1.6~1.83
LRP180-140
850~1000
2×1400
1.56~1.88
LRP180-160
950~1130
2×1600
1.57~1.83
LRP180-170
1000~1200
2×1800
1.57~1.83
LRP200-120
850~1000
2×1400
1.59~2.0
LRP200-160
1200~1300
2×2000
1.78
LRP220-160
1300~1400
2×2240
2.1
مبدأ العمل

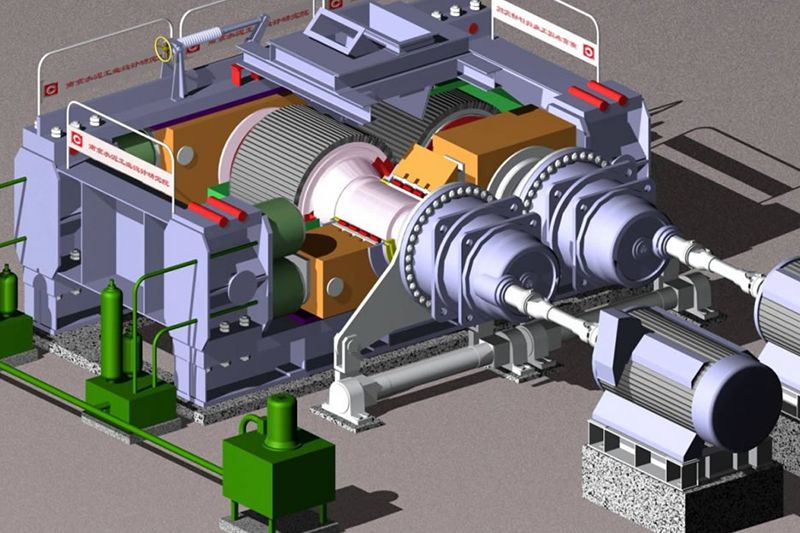

مكبس درافيل طحن الأسمنت صمم وفقاً لمبدأ طحن طبقة المواد. دوران الأسطوانة يتم بواسطة محرك التدوير. المادة من جهاز التغذية تكسر بالقوة العالية ووتكبس إلى المادة النهائية والتي تكون كثيفة وجافة، وكامل المادة الناعمة تفرغ إلى حزام الرفع.
الميزات

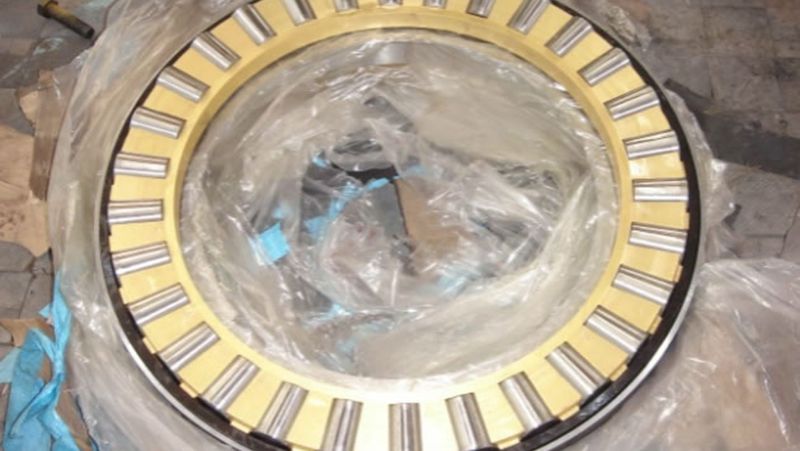

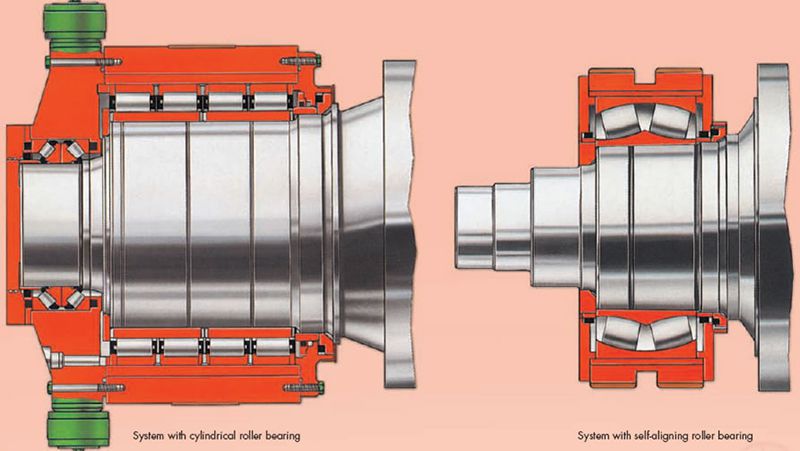

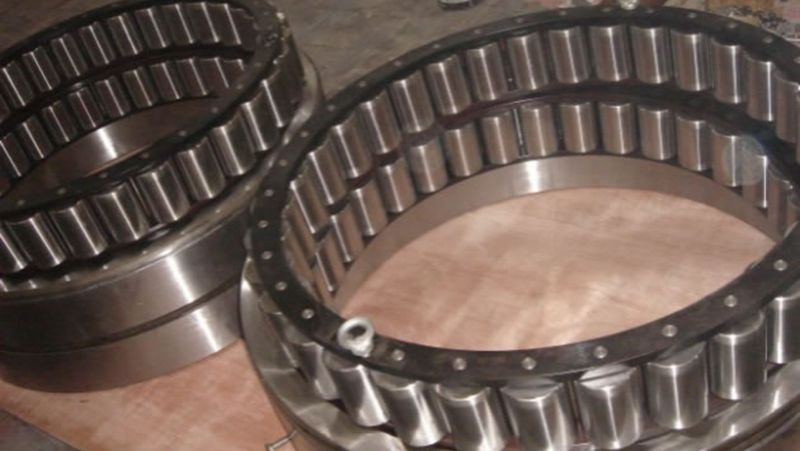

جهزت المعدة بمحملات أسطوانية دوارة في أربع صفوف، والمصنوعة من مادة الفولاذ المكربن G20Cr2Ni4A، وتحقق سعة تحميل أعلى وعمر خدمة أطول مقارنة مع محملات الأسطونات الإنضباطية بصفين، زكنتيجة لذلك تحقيق موثوقية أعلى لمكبس درافيل طحن الأسمنت.
الأسطوانة الدوارة مصنوعة باستخدام سبيكة الفولاذ عالي الجودة، الرول التي قطرها أقل منΦ1600 صنعت بالكامل لتفادي الانزلاق، والتشوه والتشقق. الرول التي قطرها أكبر منΦ1800 تعتمد تركيبة العمود الدوار + غلاف الأسطوانة الدوارة. المسامير العكسية استخدمت عند الاتجاه القطري، الرتاكب الانزلاقي استخدمت في الاتجاه المحوري، عليه فإن الانزلاق لغلاف الأسطوانة الدوارة يمكن تفاديه.

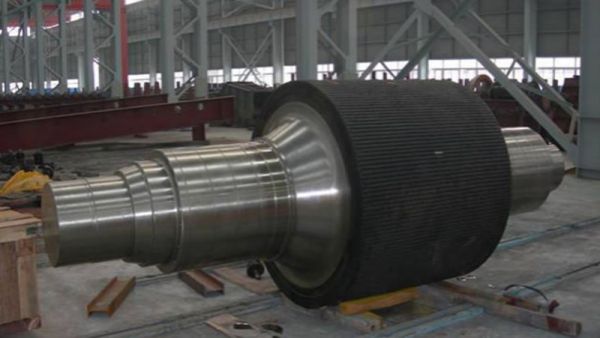

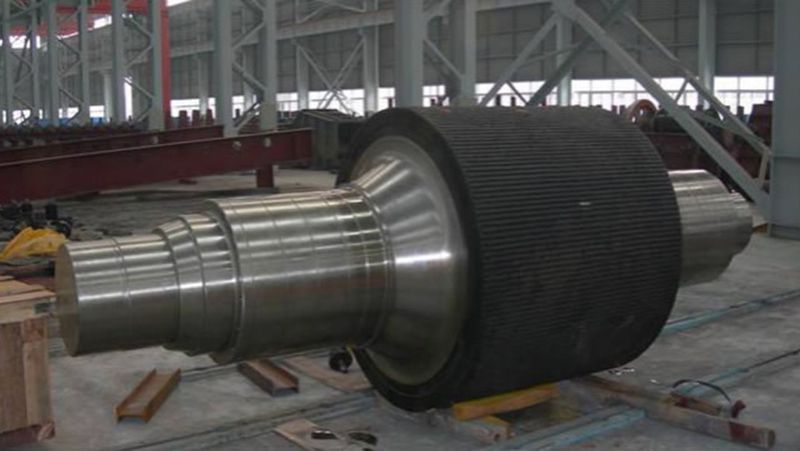

الأسطوانة الدوارة كاملة

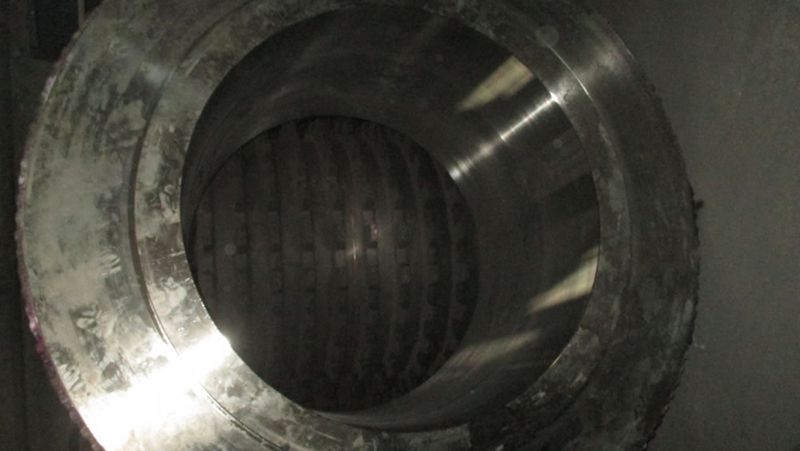

غلاف الأسطوانة الدوارة جاهز للتركيب
الغلاف الخارجي للأسطوانة الدوارة مصنوع باستخدام التغطية باللحام أو تركيبة الإقحام للتثبيت بالإعتماد على خواص المادة.

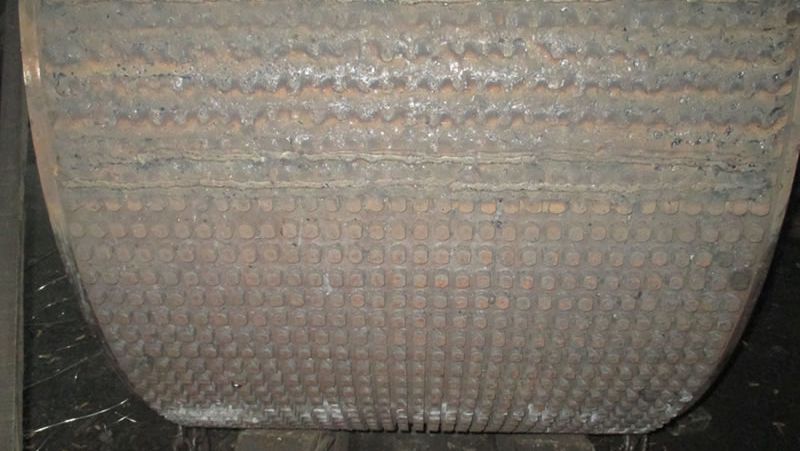

غلاف الأسطوانة الدوارة المنقرة
غلاف الأسطوانة الدوارة المنقرة

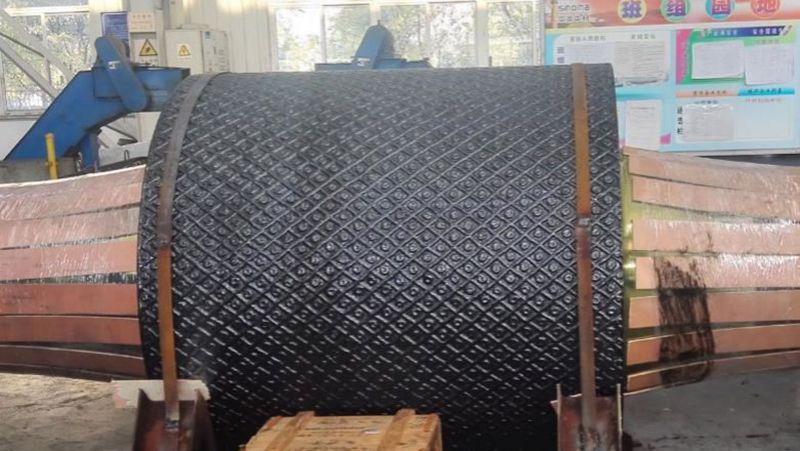

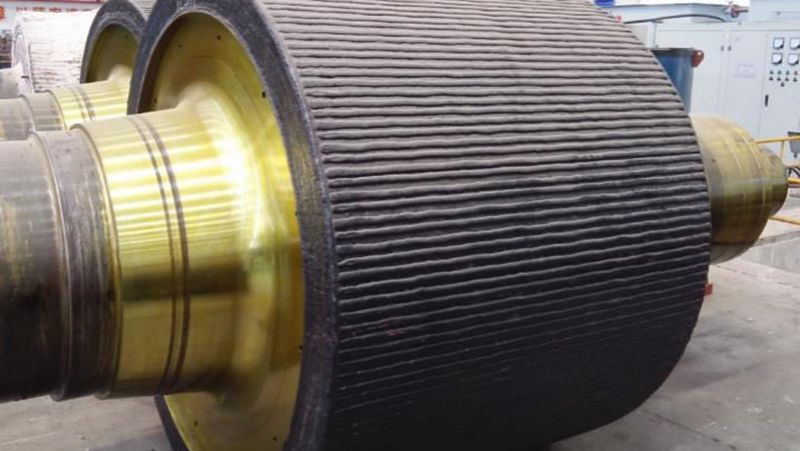

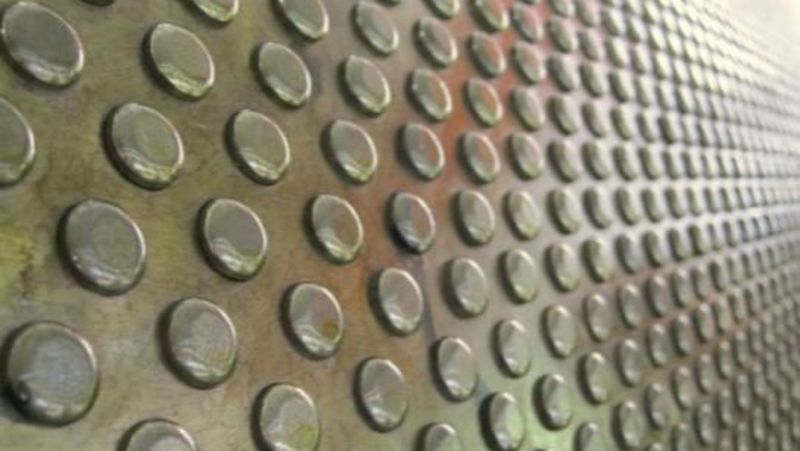

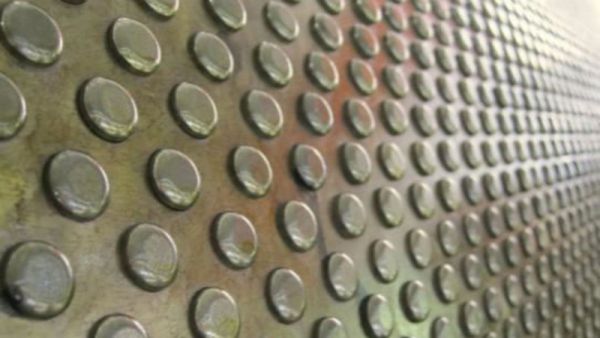

غلاف الأسطوانة الدوارة المجعد
غلاف الأسطوانة الدوارة المجعد

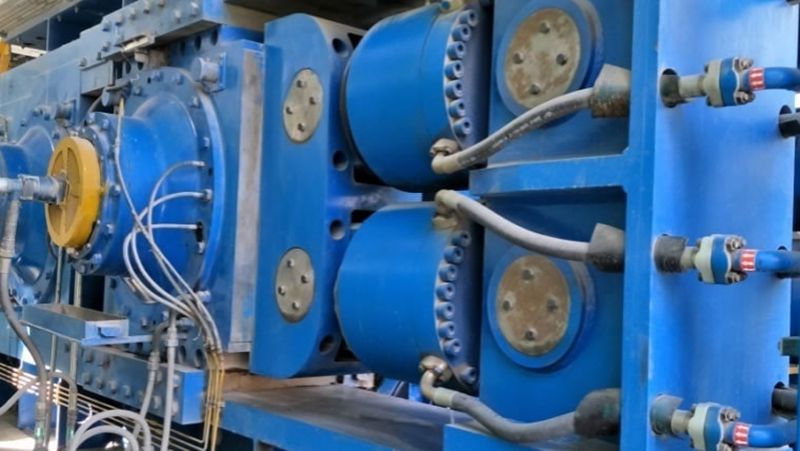

تعتمد أسطوانة الإصطفاف الذاتي برأس أسطوانية المصنعة في الولايات المتحدة الأمريكية "PARKER"

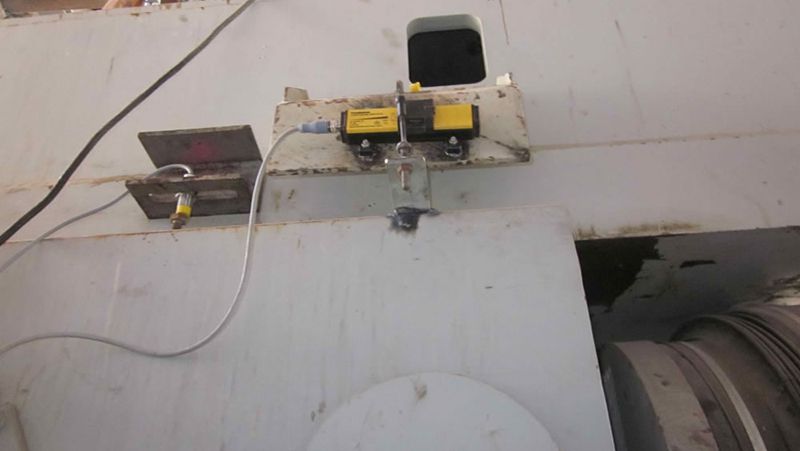

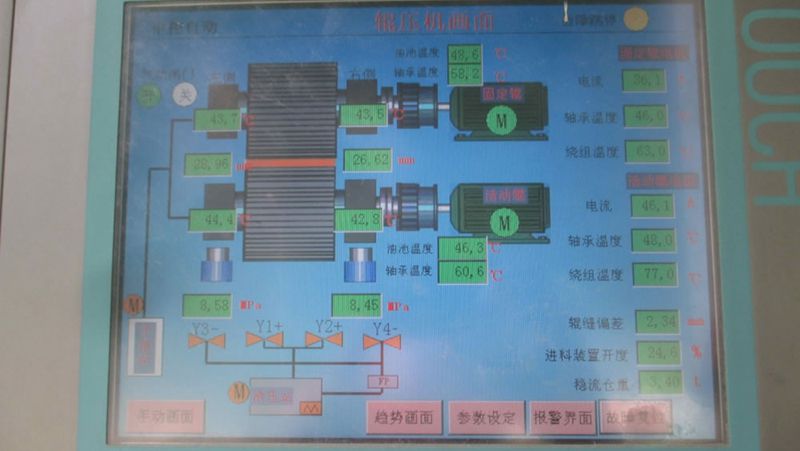

نظام الكشف جهز بمقياس الفجوة للأسطوانة الكامل، حماية الوضع الحدي ومراقبة درجة الحرارة لكل محمل، بهدف الكشف عن المشكلة في مباشرة.

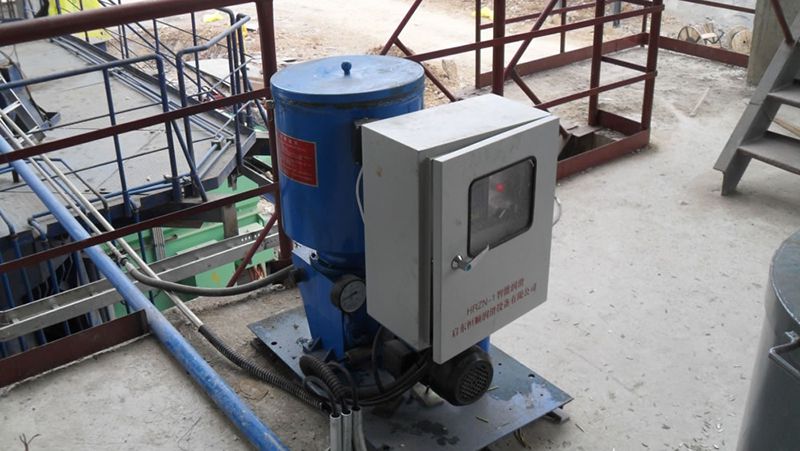

جهزت مع نظام التشحييم الذمي مع نظام التحكم PLC، والذي يكون أكثر موثوقية وأسهل للتحكم. كل نقطة تشحييم يمكن تشحيمها بشكل كمي والشكر لنظام التشحيم الذكي.

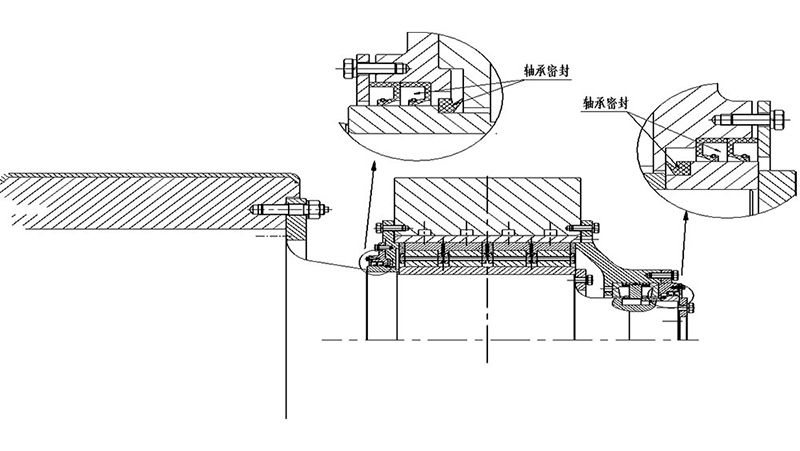

إحكام الغلق بواسطة موانع التسرب لكراسي التحميل المتعددة لضمان شوائب تدخل إلى كراسي تحميل الأسطوانات الدوترة، وكنتيجة لذلك التمديد في عمر الخدمة للمحملات.

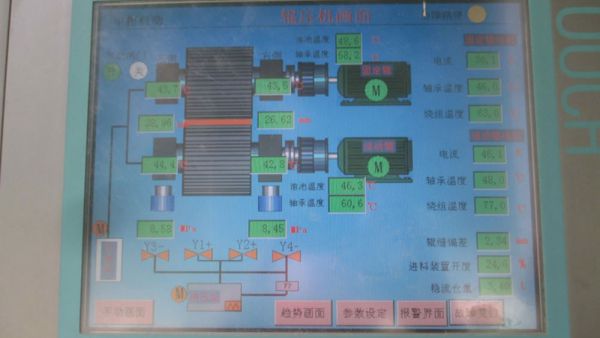

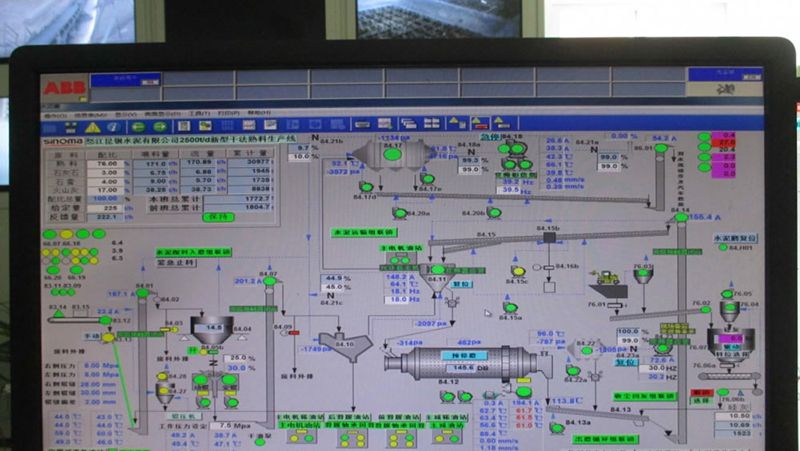

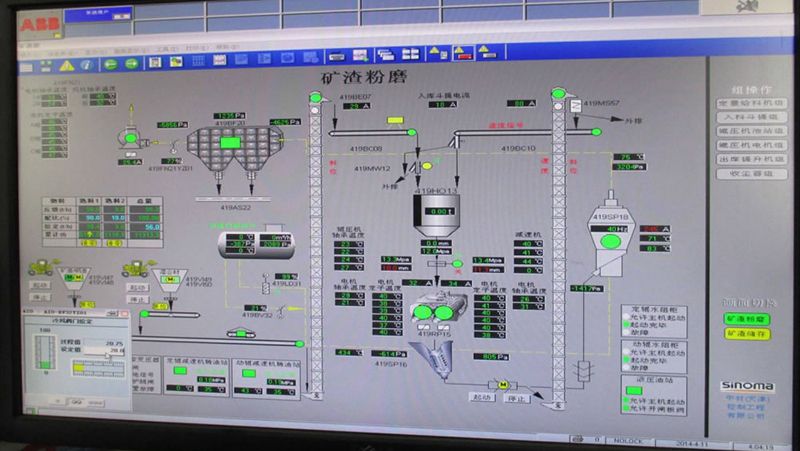

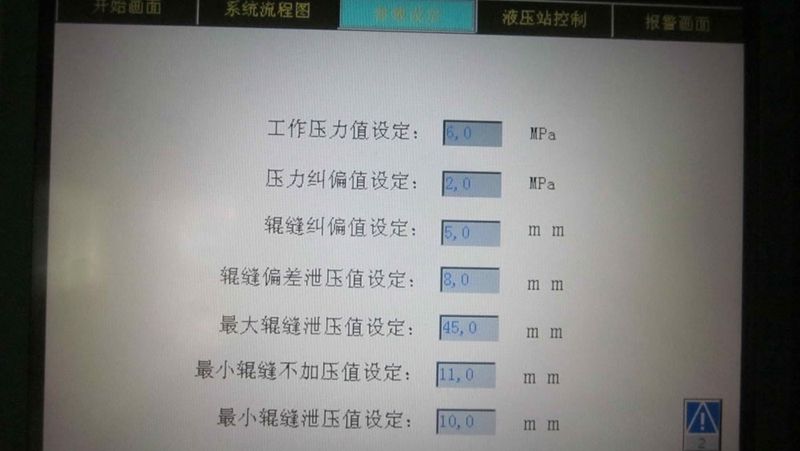

نظام التحكم المبرمج، النظام الهيدروليكي المتكامل، الأجزاء الرئيسية الموردة من
تُعتبر شركة Sinomaly مصنع ومزود خدمات متكاملة تشمل الاستشارات والتقييم والتخطيط والتصميم الهندسي وتوفير المواد الخام عالية الجودة والتصنيع والتشييد والتركيب (خدمات EPC) وتصحيح الأخطاء في قطاع صناعة الأسمنت ومعدات التعدين ومعالجة المعادن.
