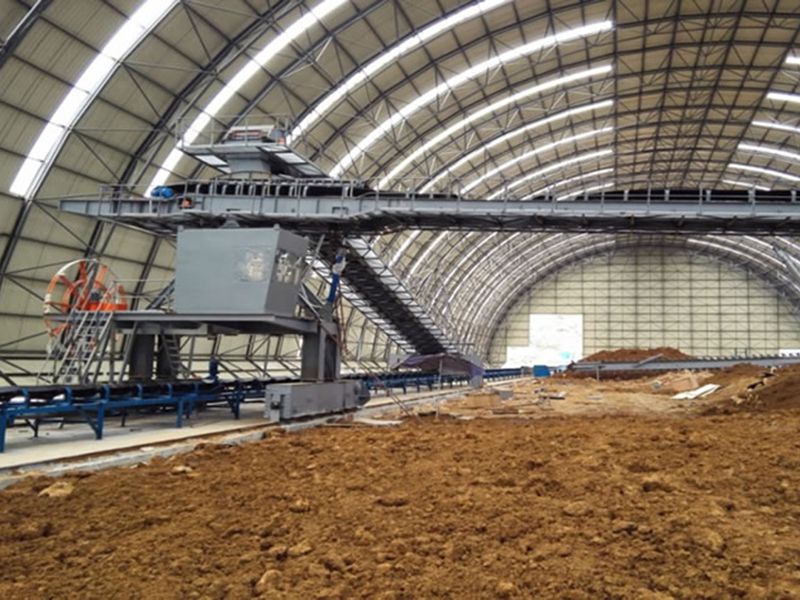

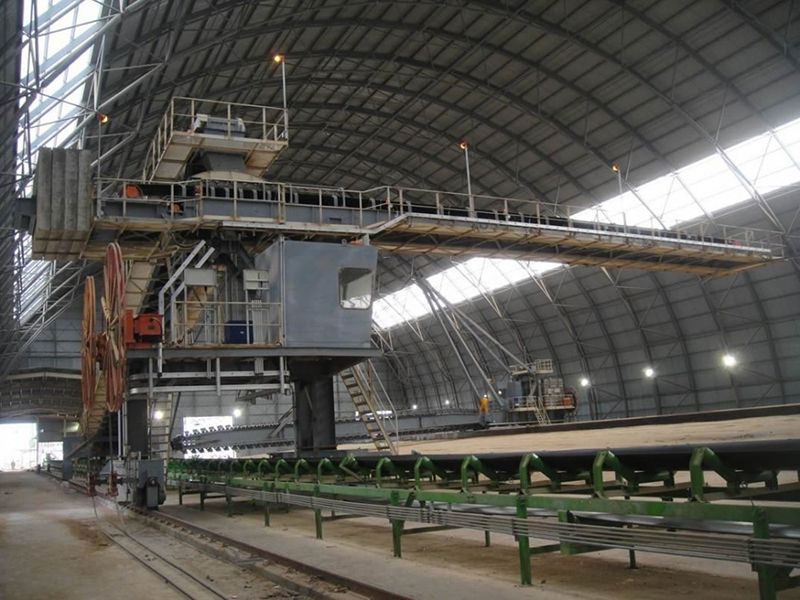

ماكينة تكديس مع ذراع جانبيSide Boom Stacker

ماكينة تكديس مع ذراع جانبيSide Boom Stacker

ماكينة تكديس المواد السائبة يمكنها العمل بالتزامن في الحظائر المختلفة. هذه المعدة ذات كفاءة وتقوم بمناولة المواد السائبة بكميات كبيرة وقابلة للتطبيق في تكديس الأسمنت، الفحم، المطحون المعدني والمنتجات الكيميائية. نظام الحظائر يمكنه مناولة مجموعة متنوعة من المواد، لكن يجب علينا ملاحظة أن نوع المادة الواحدة يمكن تخزينها في خزان واحد.

طلب عرض سعر

• ماكينة تكديس المواد السائبة لشركة SINOMALY جهزت مع الذراع مصنوع باستخدام كمرة I السميكة والصلبة بهدف ضمان قوة الذراع وزيادة مسافة ناقل المواد السائبة.
• التركيبة الكلية للحظيرة يجب تأخذ إلى الحساب أثناء تصميم التحكم الآلي للذراع الجانبي لماكينة تكديس المواد السائبة. بتفصيل أكثر، ارتفاع المخزون يجب أن يحدد مسبقاً لضمان المرونة، تكديس المواد بكفاءة وإستردادها خلال ساحة التكديس.
• معدة مناولة المواد السائبة هذه جهزت بالعديد من طرق التحكم، والتي تضمن مناولة المواد السائبة بمرونة في الحالات المختلفة.
• مع التركيب السهل، فإن مكدس الذراع الجانبي يمكن تشغيله بسهولة عن طريق مشغل واحد بعد عملية تدريب بسيطة.

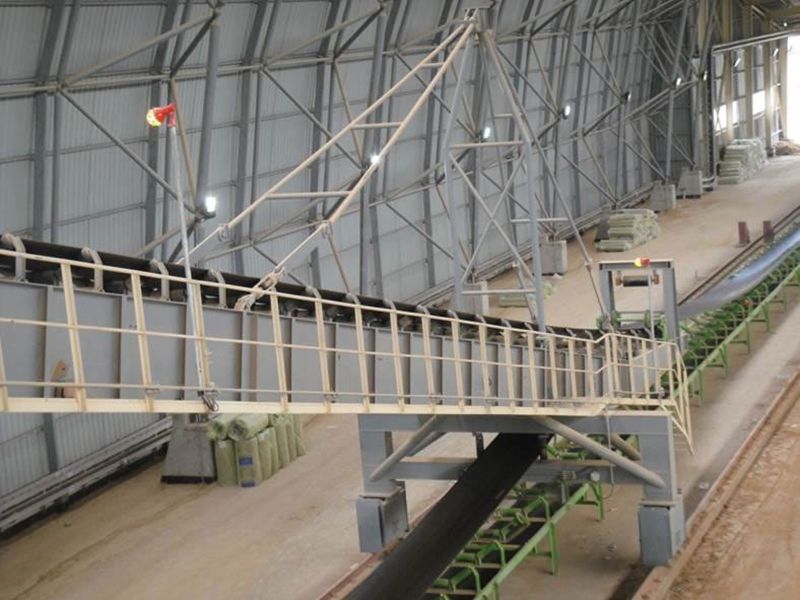

الذراع
تركيبة ملحومة من كمرI الفولاذي، الذراع جهزت بناقل الذراع، وحدة الشد، جهاز قياس التدفق، كاشف الانزلاق، جهاز مقاومة الانحراف. عارضة الضبط ركبت على أسطوانة التفريغ، الزاوية والموضع التي تم ضبطها لضبط نقطة المسح.

آلية النقل
آلية النقل مصنوعة من قنطرة مثلثة الشكل وجهاز تدوير، والتي تحقق بداية التشغيل السلس والكبح المتأخر.
هناك منصة على الجزء السفلي للقنطرة المثلثية، والتي تستخدم للتركيب على النظام الهيدروليكي للرفع.

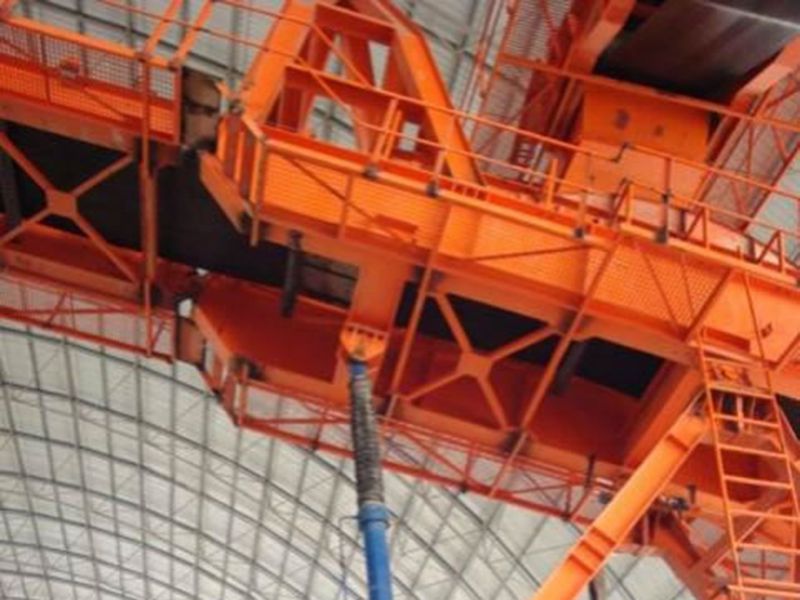

عربة الفصل
عربة التغذية استخدمت لتوزيع المادة على الحظيرة، وتتكون من قادوس التفريغ، العوارض المائلة، أعمدة على شكل A وغيرها.

النظام الهيدروليكي
النظام الهيدروليكي ينفذ حركة الذراع الرأسية للأعلى وللأسفل (الرفع).

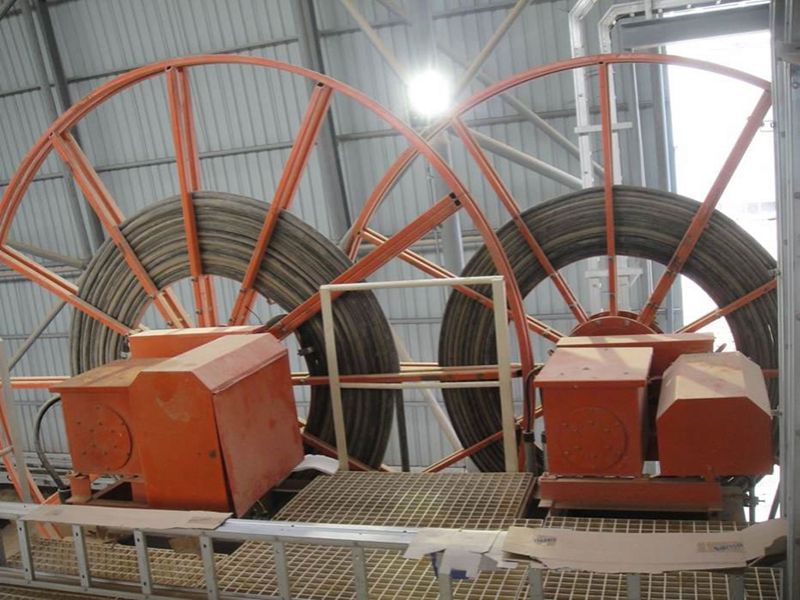

بكرة الكابل
بكرة الكابل استخدمت للف وتخزين والتحكم في الكوابل.

عربة الفصل

دعامة التركيبة الفولاذية

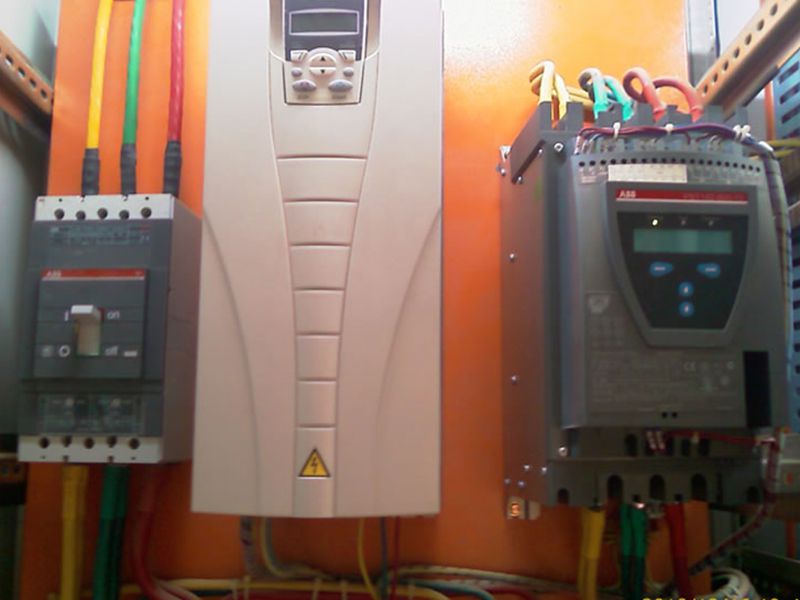

كابينة التشغيل
حجرة التشغيل ركبة على دعامة التركيبة الفولاذية، وجهزت بنظام PLC الداخلي والخزاتات الكهربائي.

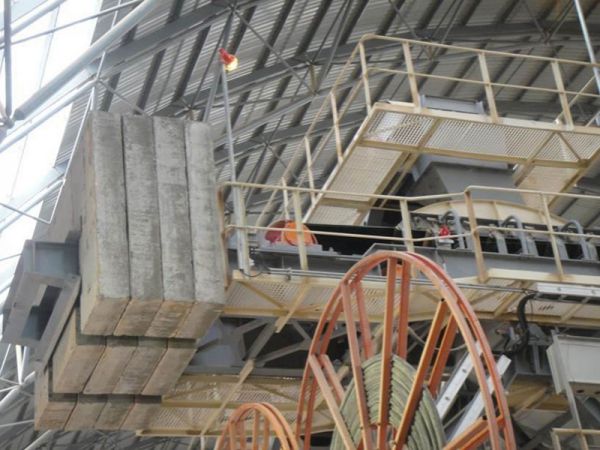

أثقال التوازن للذراع
أثقال التوازن للذراع استخدمت لتوازن ماكينة التكديس الحفاظ عليها من السقوط.

هناك ثلاث أنماط للتشغيل لماكينة تكديس المواد السائبة: التحكم الأوتوماتيكي، التحكم اليدوي من خلال اللوحة والتحكم الجانبي (للصيانة). كل نمط تشغيلي ينفذ من خلال مفتاح متناوب.

• التحكم الآلي
  في وجود التحكم الآلي، تشغيل ماكينة التكديس ينفذ من خلال اللوحة، حجرة التحكم المركزية. عندما تريد حجرة التحكم المركزية نمط التحكم الأوتوماتيكي في ماكينة تكديس المواد السائبة، فإن المشغل يحتاج فقط لضغط زر التشغيل على لوحة المفاتيح، بعد ذلك زر التشغيل. كل المعدات الإلكترونية على ماكينة التكديس سوف تبدأ العمل وفقاً للإجراءات المحددة مسبقاً، و ماكينة تكديس المواد السائبة سوف تقوم باتشغيل الآلي. على لوحة مفاتيح التشغيل، المشغل يمكنه تشغيل أو إيقاف دخول نظام ساحة التكديس ببساطة عن طريق ضغط الزر.
• التحكم اليدوي من خلال لوحة المفاتيح
  خلال مراحل الإعداد للتشغيل أو حتى عند حدوث الأعطال أثناء التحكم الآلي، المشغل في حجرة التحكم يحتاج إلى استخدام التحكم اليدوي من خلال لوحة المفاتيح لتفيذ عمليات التكديس. عند استخدام التحكم اليدوي، المعدة لا يمكن تحويلها للتحكم الآلي أو الجانبي (الصيانة).
