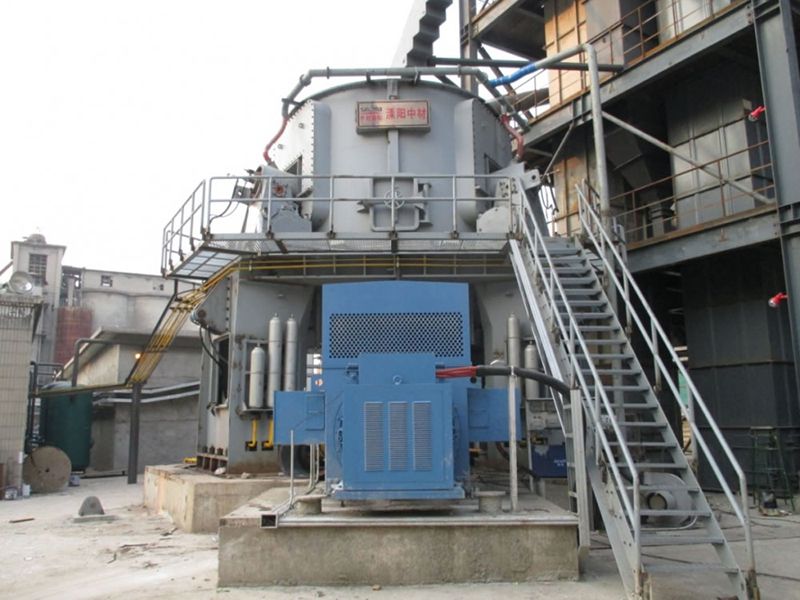

الطحن المسبق للأسمنت هي عمليات الإنتاج المستخدمة لطحن المواد الخام بإحجام معينة، وبذلك تكون أكثر سهولة طحنها بواسطة الطاحونة النهائية، وتحويل المواد إلى جزيئات دقيقة (مسحوق ناعم).
تخصصت شركتنا Sinomaly في حلول معدات إنتاج الاسمنت، ومنها معدات طحن الأسمنت (طواحين الاسمنت)، حيث تقدم مجموعة من الطواحين التي يتراوح قطرها من 2.6 متر إلى 4.8 متر وبقدرة تصل إلى 4200 كيلو وات. كما إن تفانينا في التحسين المستمر مدفوع بالاحتياجات المحددة لعملائنا، مما يضمن أن كل طاحونة نقدمها موثوقة وآمنة وذات كفاءة عالية. ويؤكد هذا الالتزام بتقديم معدات مصممة خصيصًا وعالية الأداء على دورنا في تطوير تقنية إنتاج الأسمنت.
الخواص الفنية
الموديل
عدد أسطوانات الطحن
قدرة المحرك الرئيسي (ك.وات)
نوع طاحونة الكرات المتوائمة
قدرة طاحونة الكرات المتوائمة (ك.وات)
سعة النظام (طن\ ساعة)
LRMP28.3
3
1120～1250
Φ3.2×13
1600
115～125
LRMP30.3
3
1250～1400
Φ3.2×13
1600
120～130
LRMP32.3
3
1400～1600
Φ3.2×13
1600
125～140
LRMP32.3
3
Φ3.8×13
2500
140～155
LRMP32.3
3
Φ4.2×13
3550
160～180
LRMP36.3
3
1800～2000
Φ3.8×13
2500
160～180
Φ4.2×13
3550
175～195
LRMP38.3
3
2240～2500
Φ3.8×13
2500
175～195
Φ4.2×13
3550
195～215
LRMP40.3
3
2500～2800
Φ3.8×13
2500
190～210
Φ4.2×13
3550
210～230
LRMP43.4
3
2800～3150
Φ4.2×13
3550
225～250
Φ4.6×14
4200
250～270
Cement final grinding
الموديل
عدد أسطوانات الطحن
قدرة المحرك الرئيسي
السعة (طن\ساعة)
LRMK32.2, 3, 4
2, 3, 4
1600～1800
65～80
LRMK36.2, 3, 4
2, 3, 4
2000～2240
75～90
LRMK38.2, 3, 4
2, 3, 4
2240～2500
90～105
LRMK43.2, 3, 4
2, 3, 4
3000～3150
125～145
LRMK46.2, 3, 4
2, 3, 4
3350～3550
140～160
LRMK50. 2, 4
2, 4
4000～4200
155～180
LRMK53.2, 4
2, 4
4300～4500
175～205
LRMK56.2, 4
2, 4
4800～5000
190～225
LRMK60.2, 4
2, 4
5200～5400
200～235
ملاحظات: نسبة الرطوبة للمادة أقل من أو تساوي 5 %، حجم حبيبات المادة أقل ن أو تساوي 30 مم.
نسب المواد: 85 كلنكر، الجبس 5 %، خليط 10 %.
مساحة السطح الخاصة أكبر من أو تساوي 360 م²\كجم، نسبة الرطوبة للمنتج أقل من أو تساوي 0.5 %.

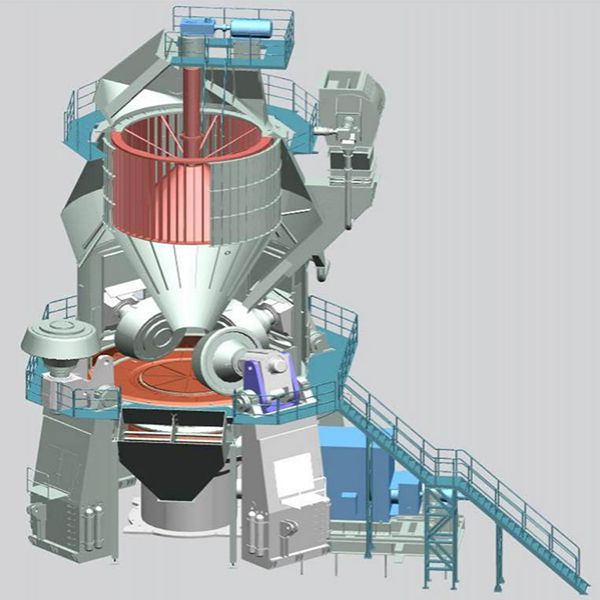

مبدأ العمل

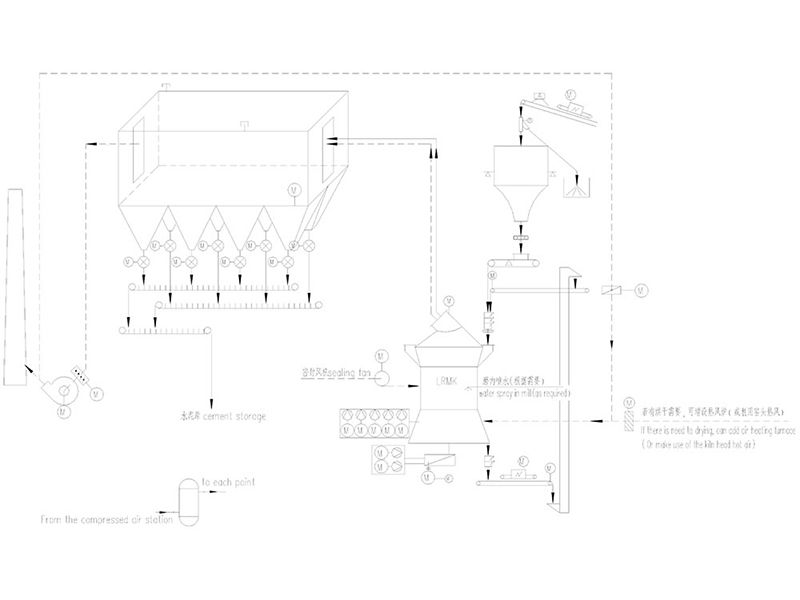

يرسل كلنكر الأسمنت من أنبوب التغذية إلى مركز طاولة الطحن من خلال المغذي، المحرك الكهربائي يقوم بتدوير تروس التخفيض لإدارة طاولة الطحن، والمادة تنتشر بإنتظام وتوضع في طبقات بقوة الطرد المركزي لتشكيل طبقات المادة بسمك معين. بالإعتماد على الذراع المتأرجحة، فإن أسطوانة الطحن تسلط القوة على طبقات المادة من خلال أسطوانة التحميل. بعد الطحن المادة تفيض إلى حواف طاولة الطحن. في خلال ذلك، تدخل إلى المصنف وفقاً لإنسياب الهواء الساخن من حلقة الهواء. المادة الناعمة تنقل خارجاً من خلال المصنف إلى مجمع الغبار، والمادة الخشنة تسقط في نظام التدفق لتنفيذ عملية الطحن الثانية.
المكونات الرئيسية

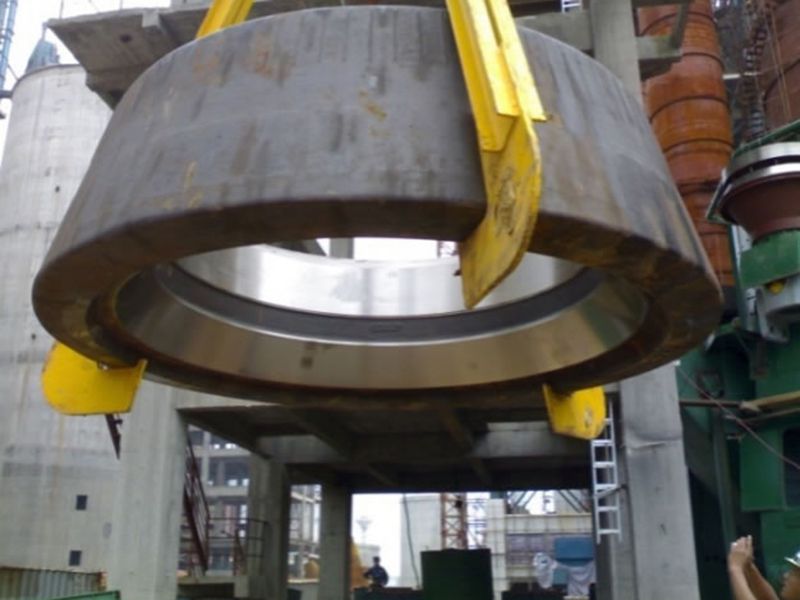

تركيب أسطوانة الطحن
أسطوانة الطحن هي جهاز يسلط الضغط على المادة ويقوم بتكسيرها على طاولة الطحن. تحت تأثير الضغط الثابت، فإن شكل وقياس أسطوانة الطحن يؤثر بشكل مباشر على كفاءة الطحن للمادة.
تركيب أسطوانة الطحن
الرسم التخطيطي لأسطوانة الطحن بعد التجميع

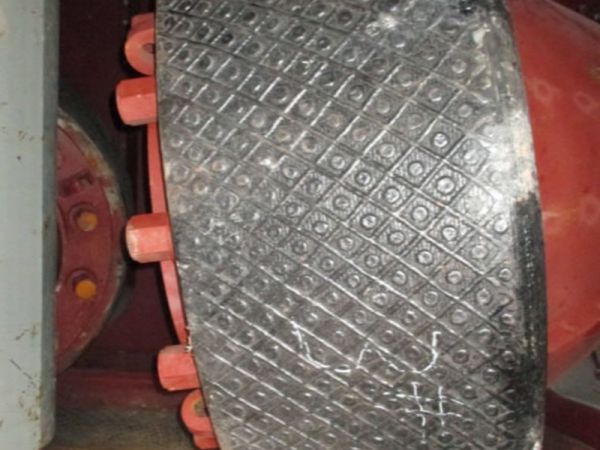

أسطوانة الطحن الأولي

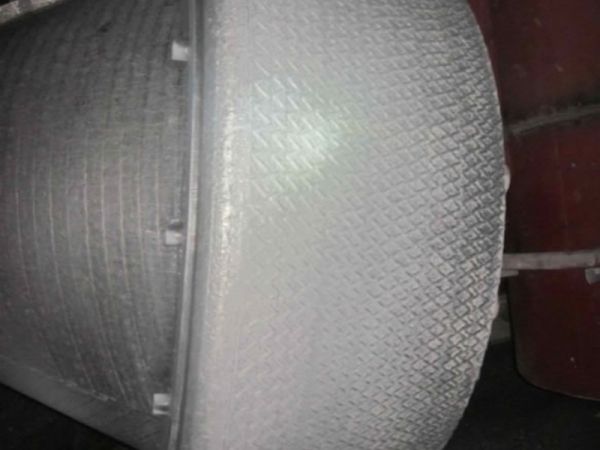

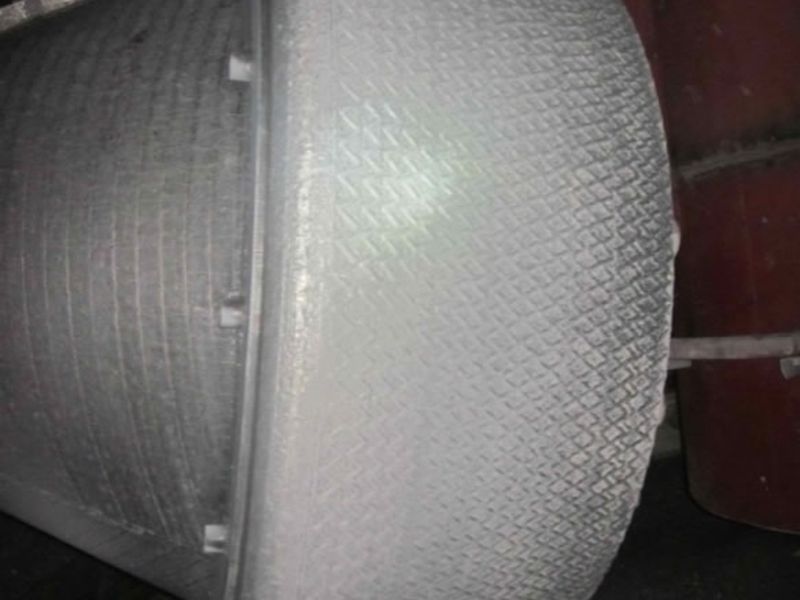

أسطوانة الطحن النهائي

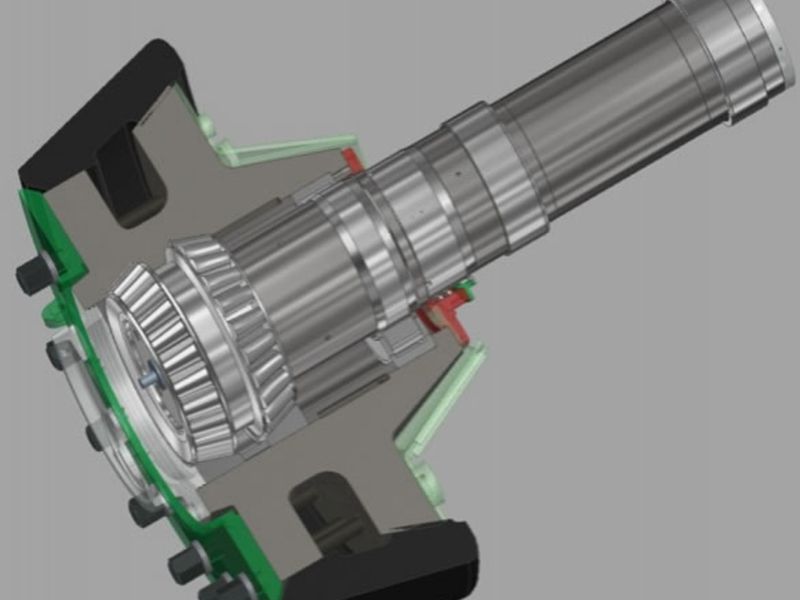

التزييت ومانع تسرب الهواء لكراسي تحميل أسطوانة الطحن
استخدام الزيت لقوة التزييت، والمراقبة لدرجة الحرارة في أي وقت لضمان التشغيل العادي لأسطوانة الطحن، وإطالة عمر الخدمة.

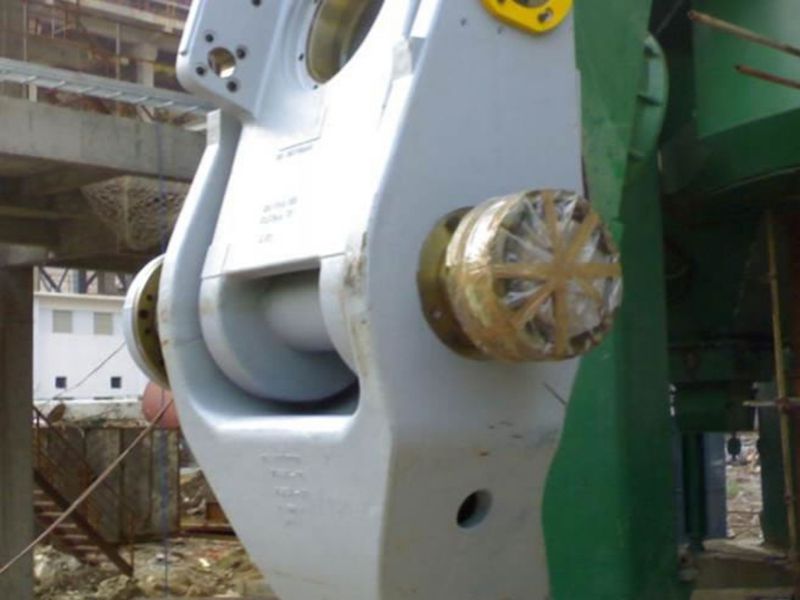

الذراع المتأرجحة
الذراع المتأرجحة هي جزء من المكونات المتصل بأسطوانة الطحن ونفس الوقت متصلة بجهاز الشد. قوة السحب الناتجة عن الأسطوانة الهيدروليكية تنقل من الذراع المتأرجحة إلى أسطوانة الطحن.

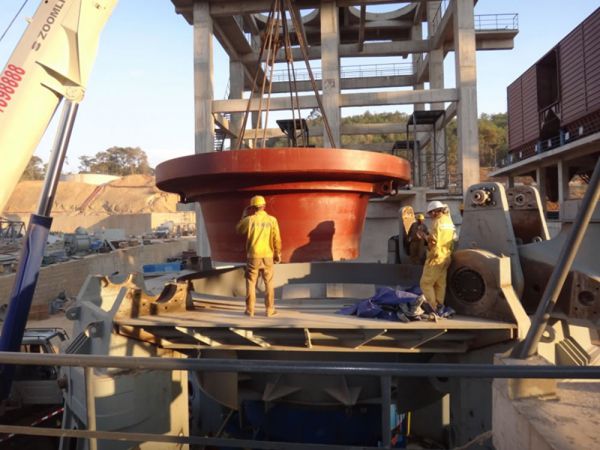

طاولة الطحن
هناك لوح تبطين مركب على طاولة الطحن. السطح للوح التبطين مصنوع من مادة مقاومة للتآكل باستخدام تغطية اللحام، ويمكن إعادة لحامها بعد سقوطه ومناسب لإعادة الاستخدام. الحافة الخارجية لطاولة الطحن جهزت بحلقة حاجزة، والإرتفاع يمكن ضبطه للتحكم في السمك لطبقة المادة. محيط طاولة الطحن حلقة هوائية. الهواء الساخن يدخل إلى الغلاف السفلي من مدخل الهواء، وبعد ذلك يرتفع بإنتظام من خلال الحلقة الهوائية، حامل المادة الناعمة إلى المصنف العلوي. بعذ الجزيئات الكبيرة تسقط إلى الغلاف السفلي من خلال الحلقة الهوائية، وتكشط إلى الطاحونة عن طريق الكاشط المركب على طاولة الطحن، ويتم إعادة إدخالها مرة أخرى إلى طاحونة الأسمنت من خلال الدوران الخارجي.
الغلاف
طاحونة الأسمنت لديها ثلاث أنواع من الأغلفة: الغلاف السفلي، الغلاف المتوسط وغلاف المصنف، وكلها ملحومة في مكانها.

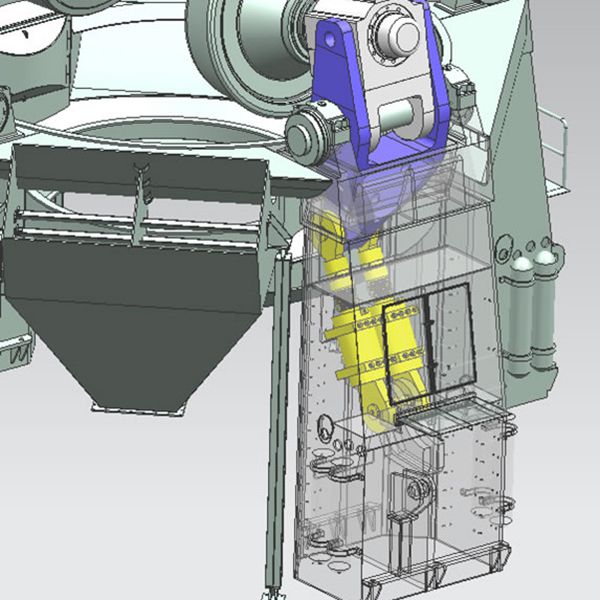

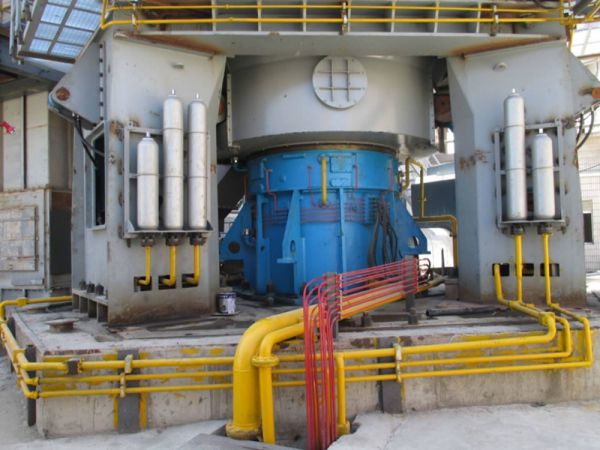

جهاز الشد
جهاز الشد يشمل الوحدة الهيدروليكية، الأسطوانة الهيدروليكية، المجمع وخط أنابيبه. الأسطوانة الهيدروليكية تضغط في إتجاهين. عند بداية تشغيل طاحونة الأسمنت أو توقف التغذية أثناء التشغيل، فإن أسطوانة الطحن يمكنها أن ترتفع عن طريق عكس تكييف الضغط لتنفيذ بداية التشغيل بدون تحمل والصيانة بدون تحمل.

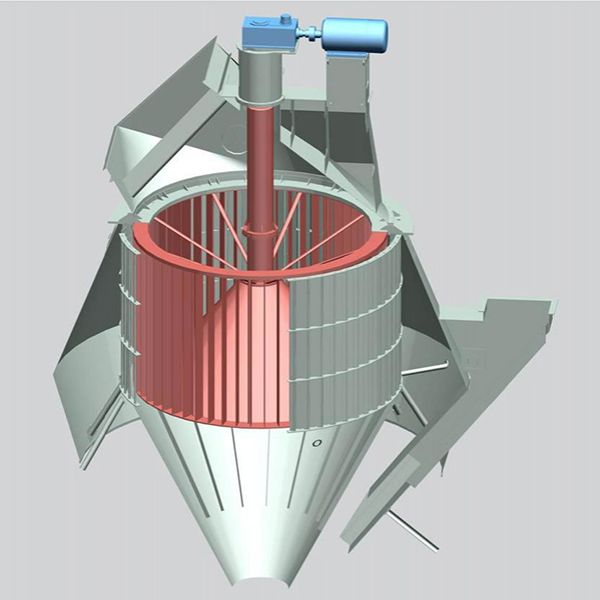

المصنف (الغربال)
شركة SINOMALY تعتمد أكثر الطرق تقدماً لتقنية الفرز بمستوى الدوامة (vortex plane sorting) لتصميم الفاصل، مما يجعل من اختيار المسحوق بكفاءة عالية.النقل يعتمد محرك AC مع منظم للسرعة بالتردد المتغير، لذلك المشغل يمكنه ضبط بكل راحة وفقاً للمتطلبات المختلفة مثل نقاوة المنتج وحالات الإنتاج.
قاعدة طاحونة الأسمنت
الإطار الأمامي للإطار القاعدة لمدخل الطاحونة، والعمدة والمخفضات كلها تقع على الإطار الذي تشكله بالكامل. الإطار الأمامي بتركيبة اللحام من قطاعات الفولاذ ولديه آلية ضبط الغرض منها ضبط مستوى الإطار بكل سهولة.

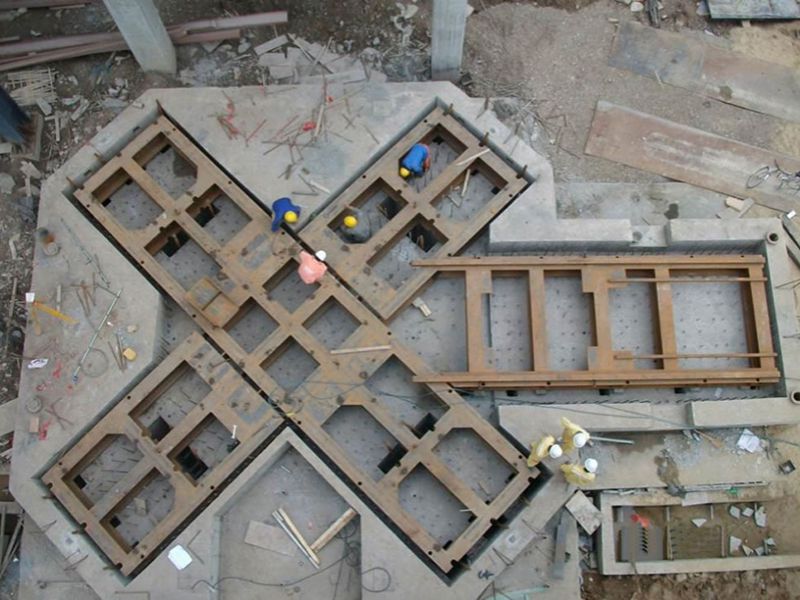

تركيب قاعدة الأساس

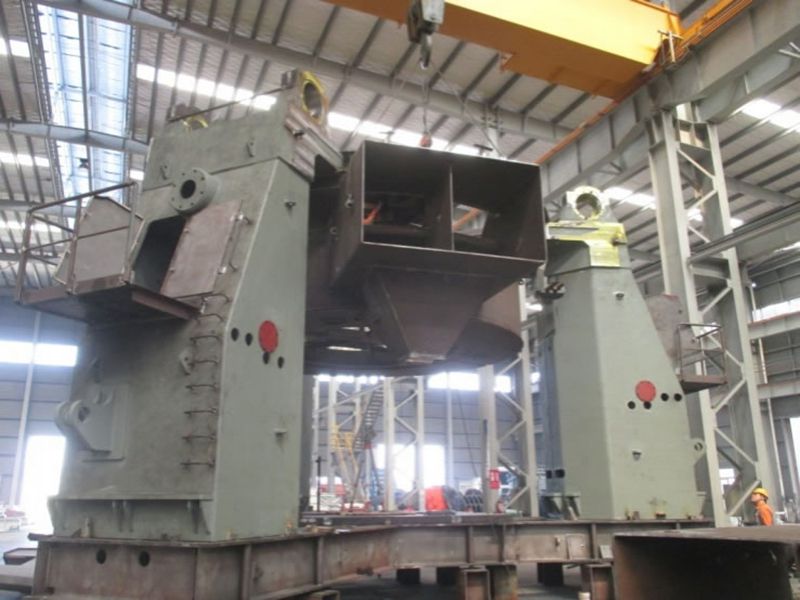

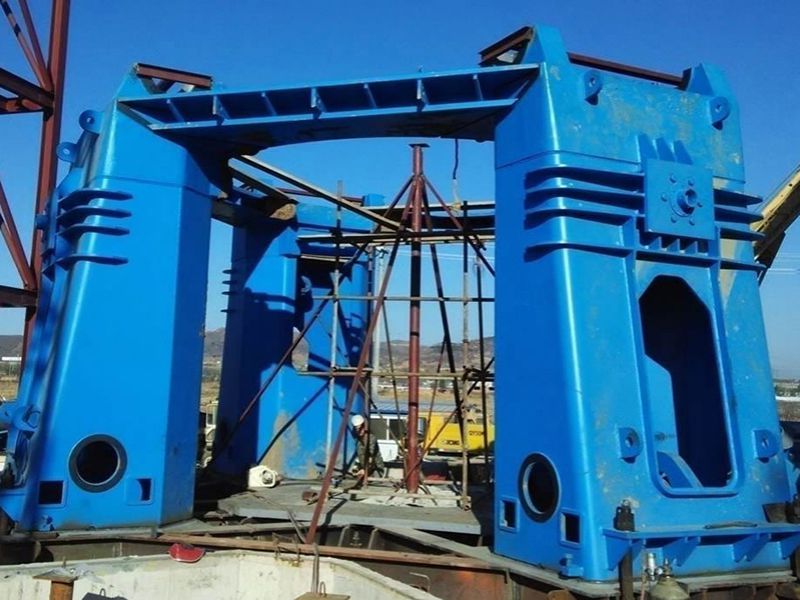

التجميع التجريبي للهيكل الرئيسي في المصنع

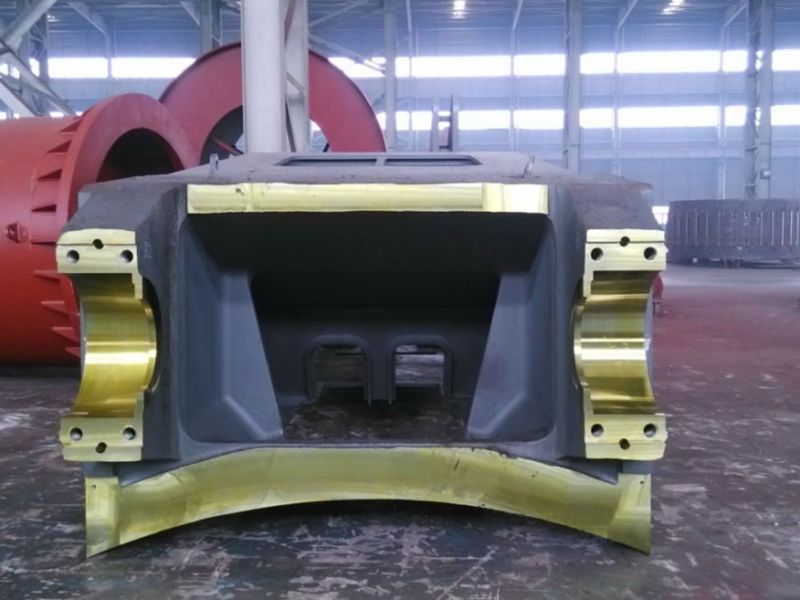

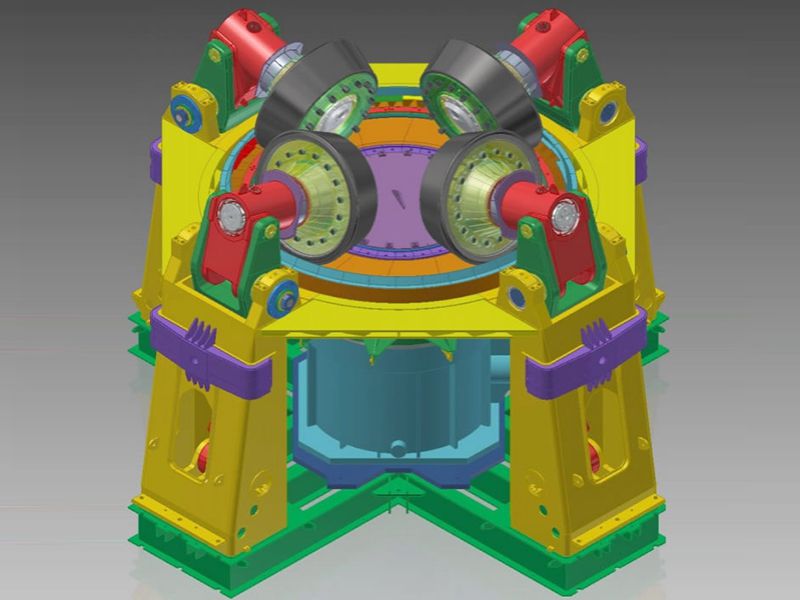

تركيب حاملة طاحونة الأسمنت
حاملة الطاحونة

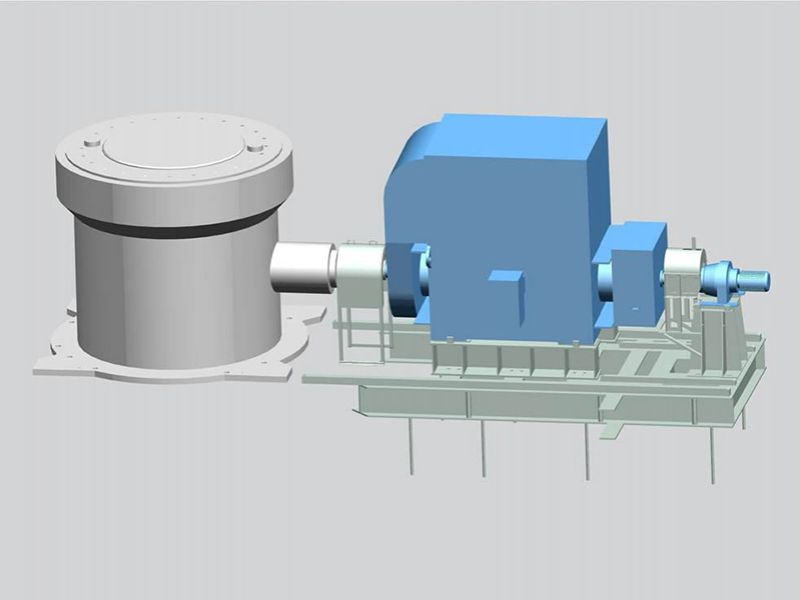

جهاز تدوير طاحونة الأسمنت
الجهاز يتكون من مخفض الطاحونة الرأسية، وصلة إقتران مرن، المرحك الرئيسي ومخفض التروس، الخ.

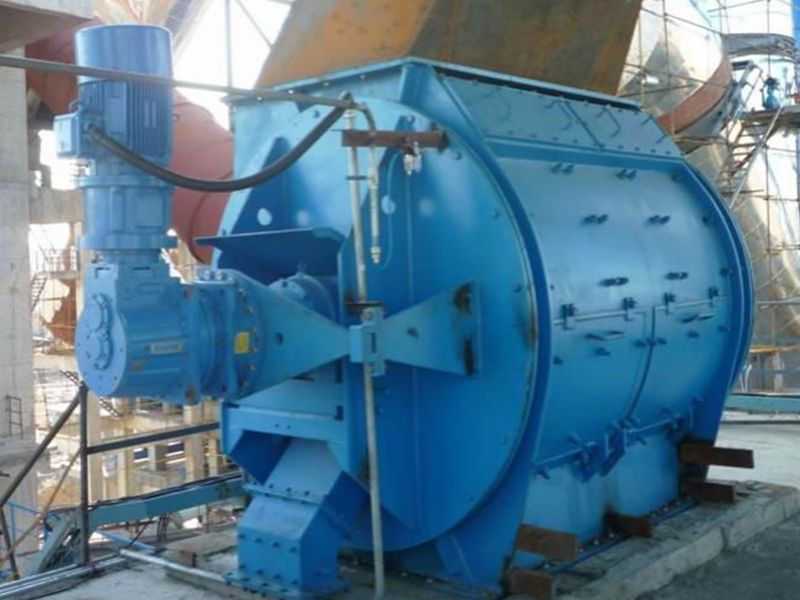

جهاز التغذية الدوار
جهاز التغذية لماكينة الطحن الرأسية يعتمد المغذي الدوار، والذي يمتلك العديد من المميزات مثل التركيب البسيط، التشغيل المستقر ويمكنه التغذية المستمرة. الطبقة المبطنة المقاومة للتآكل للغلاف الخارجي المعدن المصنع آلياً، تتميز بالدقة العالية، المسافة بين الريشة و والكاشط المقاوم للتىكل يمكن ضبطها، وكلايهما من الأجزاء المقاومة للتآكل أيضلً ويمكن تبديلهما. الهواء الساخن يمكنه الدخول من كلا الجانبين للغلاف الخارجي لمنع صمام التغذية من الانسداد.
جهاز التدوير
كل أسطوانة طحن يتم دعمها بشكل منفصل، وباب الغلاف يمكن فتحه خلال الصيانة الشاملة. أسطوانات الطحن يمكن بسهولة إخراجها من طاحونة بواسطة الأسطوانة الهيدروليكية للطاحونة الرأسية، وبالنسبة الأصلاح الشامل والصيانة، غلاف الأسطوانة يمكن بسهولة تفكيكه وإزالته.

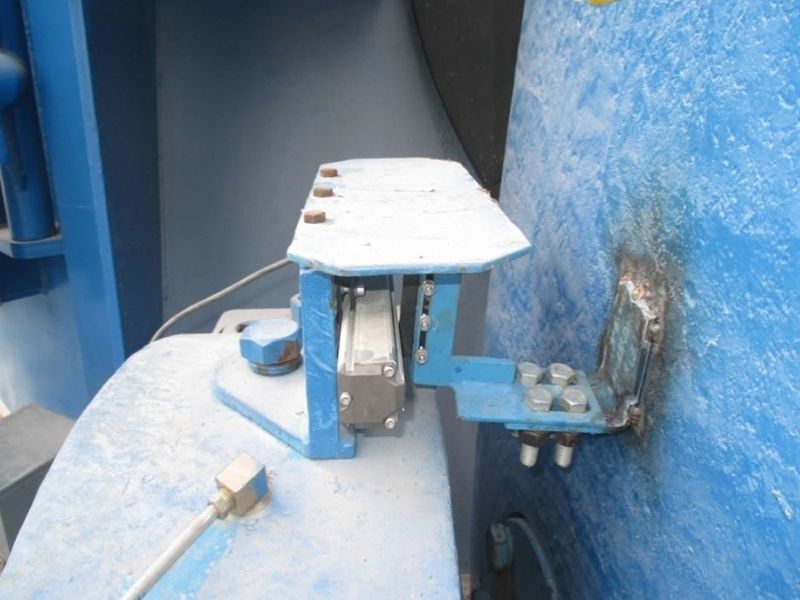

الحد الميكانيكي + الحد الكهربائي لجهاز الحماية وجهاز كشف طبقة المادة.

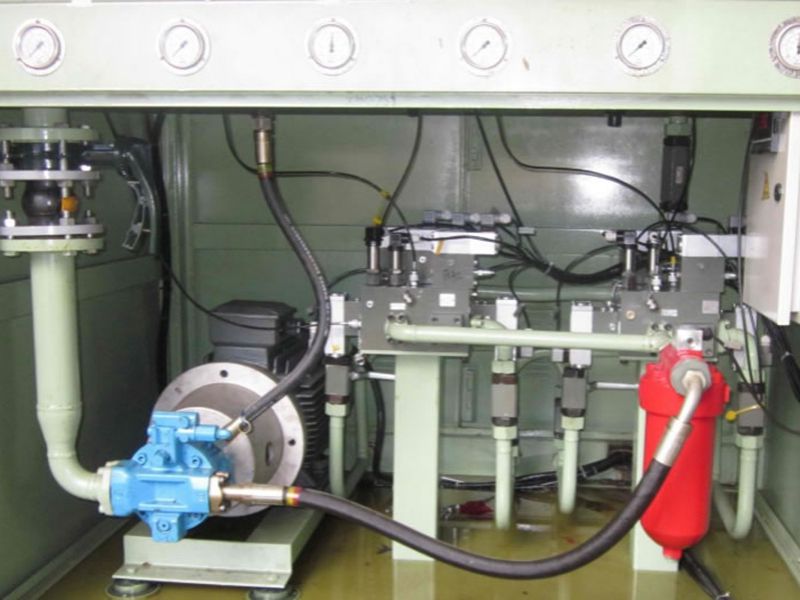

النظام الهيدروليكي
الصمامات الرئيسية ومضخات الزيت تم شرائها من العلامات التجارية الموثوقة، النظام الهيدروليكي جهز مع مصفي بأسطوانات مزدوجة. إهتزاز التشغيل العادي للطاحونة يمكن التكم فيه عن ضمن مدى من 1.5 إلى 2.0 مم\ثانية. تذبذب النظام يمكن بفاعلية تقليله لتفادي حدوث الضرر أو فقدان الكفاءة بسبب العطل في أسطوانة الطحن أو الإهتزاز القوي.
