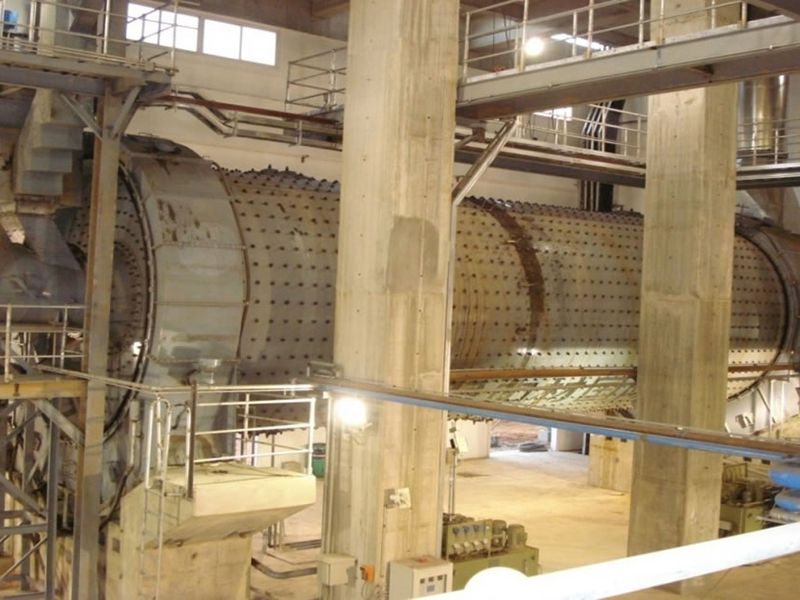

طاحونة الكرات هي القطعة الرئيسية للمعدة المستخدمة لطحن الكواد المكسرة. طاحونة الأسمنت الأفقية تتكون من الغلاف الأسطواني المجوف المملوء جزئياً بالكرات. أوساط الطحن هي كرات الفولاذ والتي تستخدم للتقليل من حجم المواد حتى تصبح مسحوق ناعم. الطاحونة يمكنها تنفيذ الطحن الجاف والرطب للمواد الخام المختلفة والمواد الأخرى. الطحن الصناععي استخدم بشكل واسع في خطو إنتاج المسحوق مثل الأسمنت، السليكات، مواد البناء الجديدة، المواد الحرارية، الأسمدة، إعداد المواد الخام للمعادن غير الحديدية، سيراميك الزجاج، الخ.
لأن شركتنا Sinomaly معروفة بالريادة في تصنيع خطوط إنتاج الأسمنت، فإنها تقدم أيضًا مجموعة واسعة من طواحين الكرات المصممة خصيصًا لتلبية الاحتياجات الصناعية المختلفة. كما تشمل طواحين يتراوح قطرها من 1.5 متر إلى 6.7 متر، مع قدرات كهربائية تصل إلى 10,000 كيلووات. كما يعمل فريق البحث والتطوير المتخصص على تحسين التصميم والوظائف لهذه الطواحين بما يضمن تلبيتها لمتطلبات العملاء المحددة بكفاءة. ويؤكد هذا الالتزام بالابتكار والتخصيص على نهج الشركة في توفير حلول متوافقة مع متطلبات الصناعة، خاصةً في مجال إنتاج الأسمنت.
الخواص الفنية
القياس (Φ x L)
دورة في الدقيقة(r/min)
قياس مادة التغذية(mm)
السعة(T/hr)
تحميل الكرات(T)
قدرة المحرك الرئيسي(kW)
Φ2.6x10
20.8
≤25
21-24
64
800
Φ2.6x13
20.8
≤25
28-31
81
1000
Φ3x9
19.13
≤25
40-45
85
1000
Φ3x11
18.92
≤25
44-47
95
1250
Φ3x12
18.92
≤25
48-52
103
1250
Φ3x13
18.92
≤25
48-52
116
1400
Φ3.2x11
18.3
≤25
45-48
112
1400
Φ3.2x13
18.7
≤25
50-55
133
1600
Φ3.4x11
18
≤25
45-55
120
1600
Φ3.5x13
17
≤25
60-65
156
2000
Φ3.8x13
17
≤25
60-70
190
2500
Φ3.8x13
17
≤25
60-70
185
2500
Φ4x13
16.3
≤25
70-80
191
2800
Φ4.2x11
15.8
≤25
100-110
190
2800
Φ4.2x13
15.8
≤25
120-130
240
3350
Φ4.2x13
15.8
≤2
180-200
240
3350
Φ4.8x14
15
≤25
100-115
285
4200
أجزاء طتحونة الكرات
الأجزاء
الكمية
الوزن
المادة
الأسطوانة الدوارة
مجموعة
219300kg
20g-Z25, Medium alloy steel
مسننات الأحذية المنزلقة عند طرف منفذ الدخول (جُهزت مع مستشعر لدرجة الحرارة pt100)
مجموعة
13700kg
ZSnSb11Cu6
مسننات الأحذية المنزلقة عند طرف منفذ الخروج (جُهزت مع مستشعر لدرجة الحرارة pt100)
مجموعة
13500kg
ZSnSb11Cu6
وحدة التفريغ (جهزت مع حاملة)
مجموعة
893kg
أجزاء هيكلية أساسية
غلاف فتحة خروج التفريغ (جهزت مع حاملة)
مجموعة
14400kg
أجزاء هيكلية أساسية
تركيبات مسننات الأحذية المنزلقة
مجموعة
255kg
أجزاء هيكلية أساسية
نظام التزييت لمسننات الأحذية المنزلقة
مجموعتان
486kg
/
التروس
مجموعة
119000kg
/
الإجمالي
9 مجموعات
381534kg
/
مقدمة عن أجزاء طاحونة الأسمنت الأفقية
جهاز التغذية
المواد ترسل إلى داخل طاحونة الكرات من خلال جهاز التغذية والذي يعتمد تركيبة الستائر المائلة لغرض عمليات التغذية السلسة. جهاز التغذية مجهز بلوح تبطين داخلي قابل للاستبدال، علاوة عن جهاز منع التسرب عند وصلة التوصيل مع الأسطوانة الدوارة بهدف منع دخول الهواء البارد. المباعدات يمكن وضعها بين أنبوب دخول الهواء والحاملة لضبط إرتفاع جهاز التغذية عند الحاجة لذلك.
المظهر الخارجي لجهاز التغذية

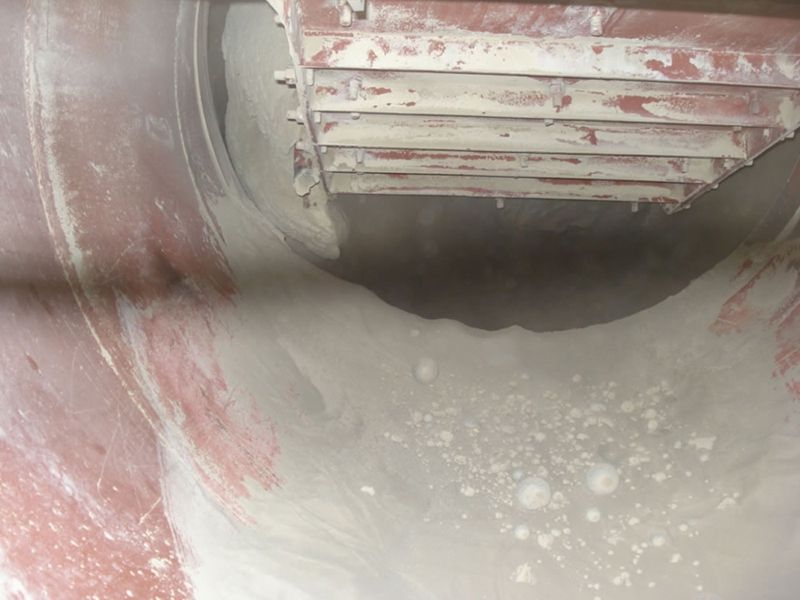

المظهر الداخلي لجهاز التغذية

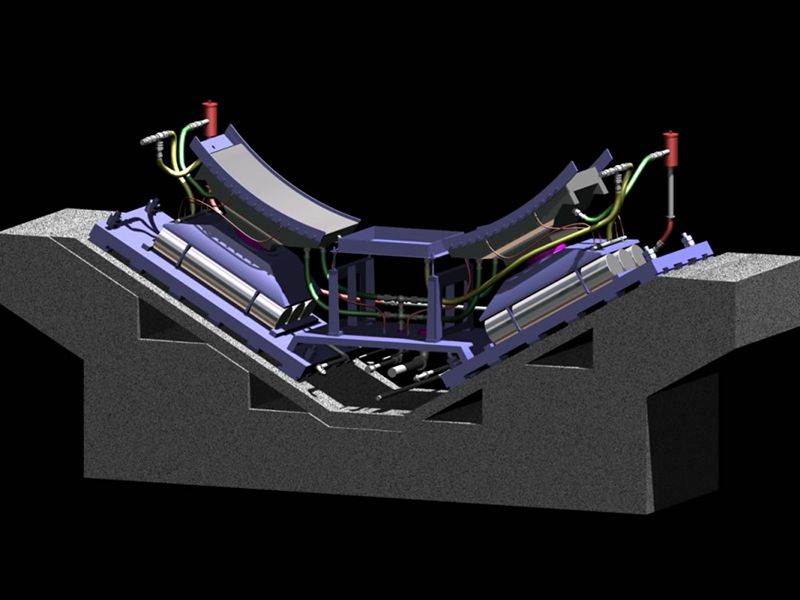

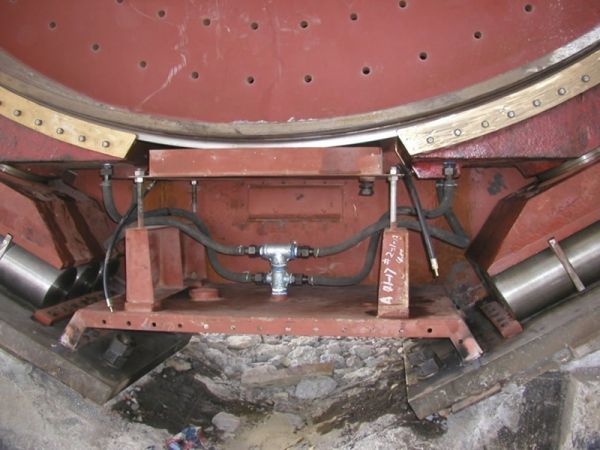

مساند الأحذية المنزلقة
مساند الأحذية المنزلقة يمكنه ضبط الوضع بشكل آلي عندما دور طاحونة الكرات، تنفيذ الحركة المحورية لدوران الأغلافة والأسطوانة الدوارة.
نوع مساند الأحذية المنزلقة

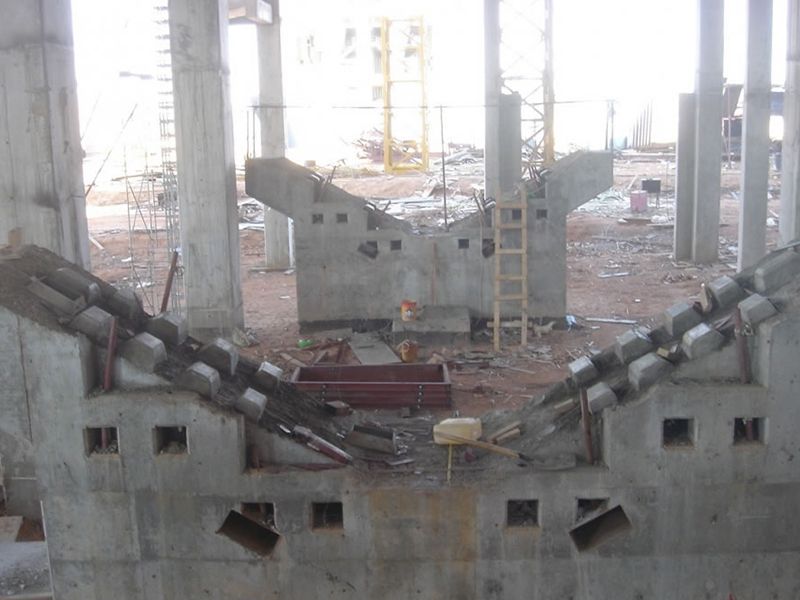

موقع تركيب لوح القاعدة لمساند الأحذية المنزلقة
القاعدة الكروية ووحدة التنزييت لمساند الأحذية المنزلقة

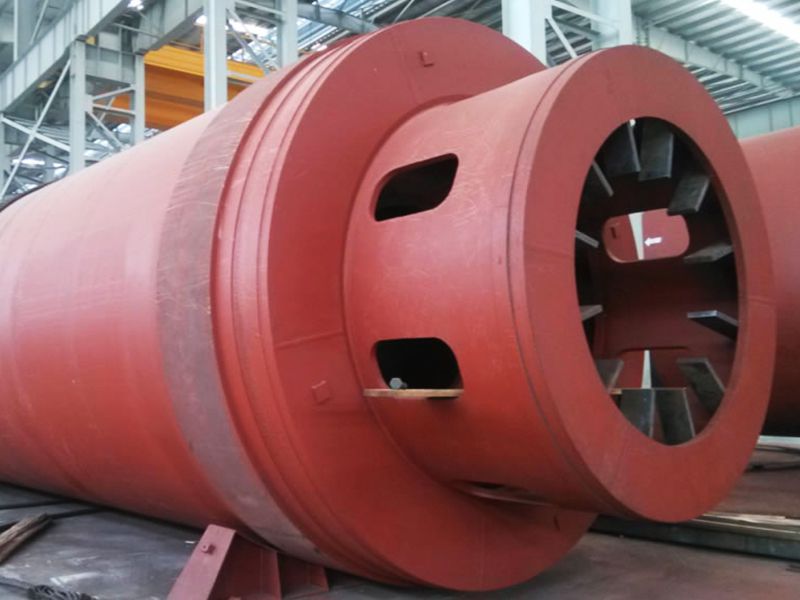

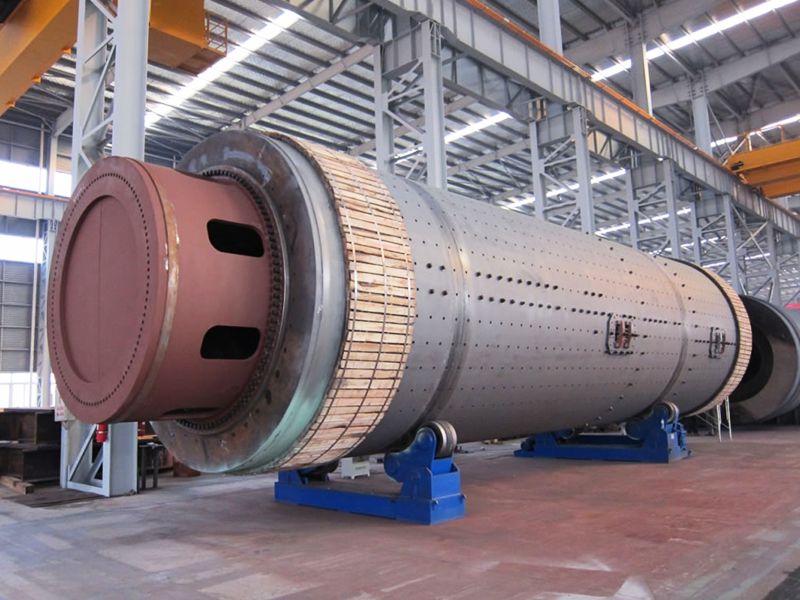

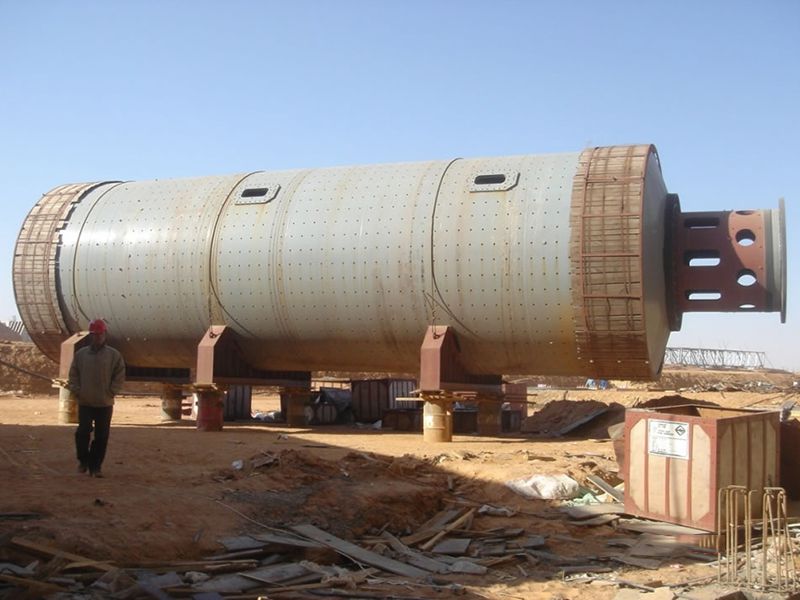

الأسطوانة الدوارة
الأسطوانة الدوراة هي الجزء الرئيسي لطاحونة الكرات، وهي مكونة من عمود موراني مجوف، غلاف خارجي، قضبان الرفع، الحاجز الفاصل، ولوح التبطين. اللوح الحديدي المشبك مصنوع من فولاذ الصب المقاومة للتآكل باعتبار أن الكرات ربما تتآكل وتسقط في السطح الداخلي للغلاف الخارجي للأسطوانة. في خلال ذلك، فإن اللوح الحديدي المشبك جهز بوحدة إعادة الكرة بهدف زيادة مساحة التهوية.

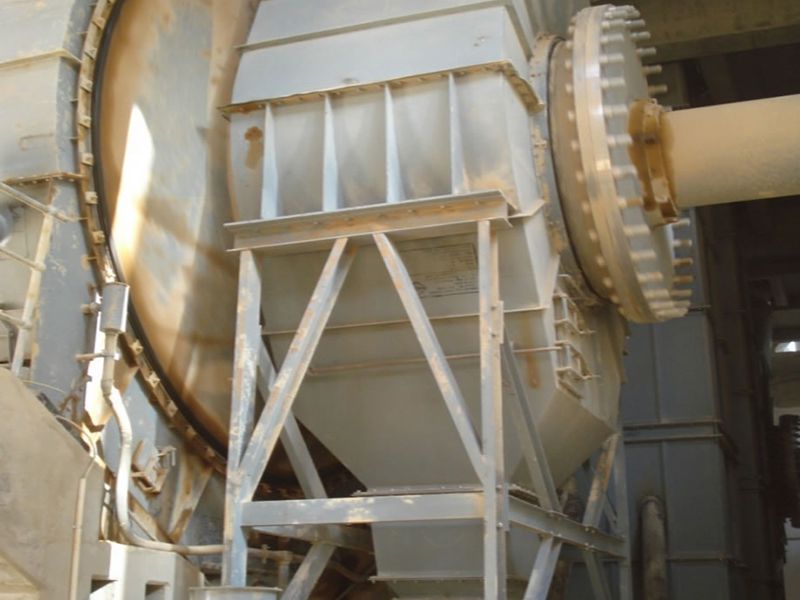

وحدة التفريغ
فتحة خروج الهواء تقع في أعلى وحدة التفريغ، بينما فتحة التفريغ تقع عند القاع لوحدة التفريغ. ووحدة التفريغ جهزت بباب معاينة من أجل تسهيل عملية التفتيش والصيانة.

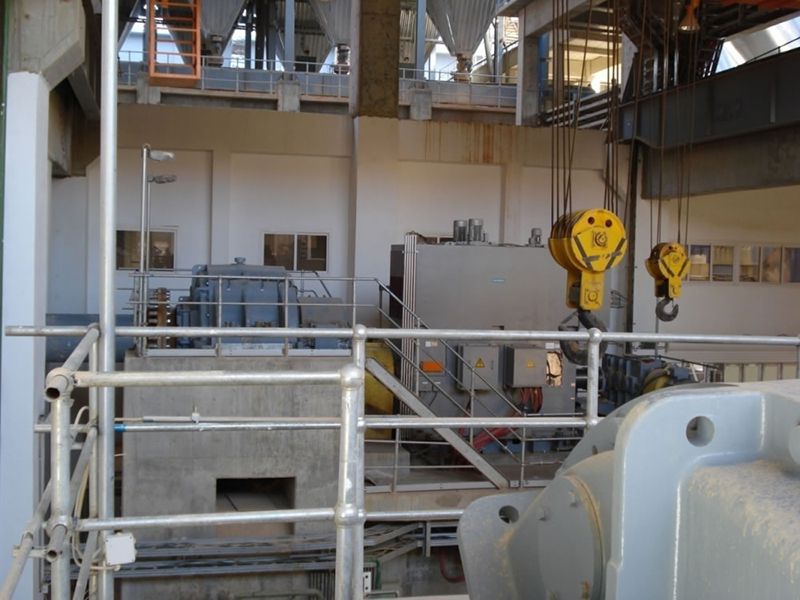

وحدة تعشيق التروس
طاحونة الكرات جهزت بعلب تروس التخفيض الكوكبية بمرحلتين بحيث تغير المحور الثابت إلى محور متحرك، وكنتيجة لذلك هو تحسين كفاءة النقل إلى 96 % بحيث تكون أعلى بنسبة 7.3 % من طواحين الكرات العادية، والنتيجة تكون كفاءة طاقة كبيرة.
الميزات
مميزات طاحونة الكرات تشمل: تقليل الاحتكاك، استهلاك أقل للطاقة ووتنشيط أسهل، لأنه تم اعتماد القطر الكبير محمل ذو أسطواينات انضباطية ذو صفين بقطر كبير بدلاً من المحملات الانزلاقية كراسي كوحدة تحميل رئيسية.
طاحونة الكرات يمكنها تحقيق سعة أكبر بسبب الحجم الكبير لفتحة دخول التغذية وفتحة الخروج للفريغ.
هناك نوعين من المغذيات: المغذي المدمج والمغذي البرميلي. كلايهما بسيط ويركب بشكل منفصل.
طاحونة الكرات مناسبة للتشغيل لفترة طويلة وباستقرارية وبدون قوة تصادم، وكنتيجة لذلك نحصل عل الكفاءة العالية وزمن أقل للصيانة.
