خط إنتاج الكلنكر

مقدمة عن محطة إنتاج الأسمنت

نحن نوفر سلسلة من معدات التي تكون خط الإنتاج الأوتوماتيكي لإنتاج الأسمنت، علاوة على ذلك توفير خدمات المشاريع، التي تشمل التصميم، الإنشاء، فئات كاملة من المعدة، التركيب والإعداد للتشغيل، وتقديم المساعدة الفنية.

استخدم خط إنتاج الكلنكر، المادة الخام من الحجر الجيري يمكن تكسيرها، مجانستها، تجفيفها، التسخين المسبق والتفكيك، التكليس، التبريد،الطحن، تعالج إلى منتج الأسمنت النهائي، بعد ذلك النقل والتعبئة الأوتوماتيكية. هذا الخط كذلك صديق للبيئة ويضمن عدم اصدار غبار خلال عمليات التصنيع.

بالإعتماد على الخرج، نحن يمكننا أن نوفر لعملائنا معدات خط إنتاج الكلنكر في مدى القدرة الإنتاجية التي تشمل 1000 طن ، 1500 طن ، 2500 طن ، 3000 طن، 4500 طن، 5000 طن، 6000 طن، 10,000 طن يومياً.

مكونات وخصائص عمليات خط إنتاج الكلنكر بقدرة إنتاجية 2500 طن في اليوم.
1. طاحونة الحجر الجيري
الخطة A

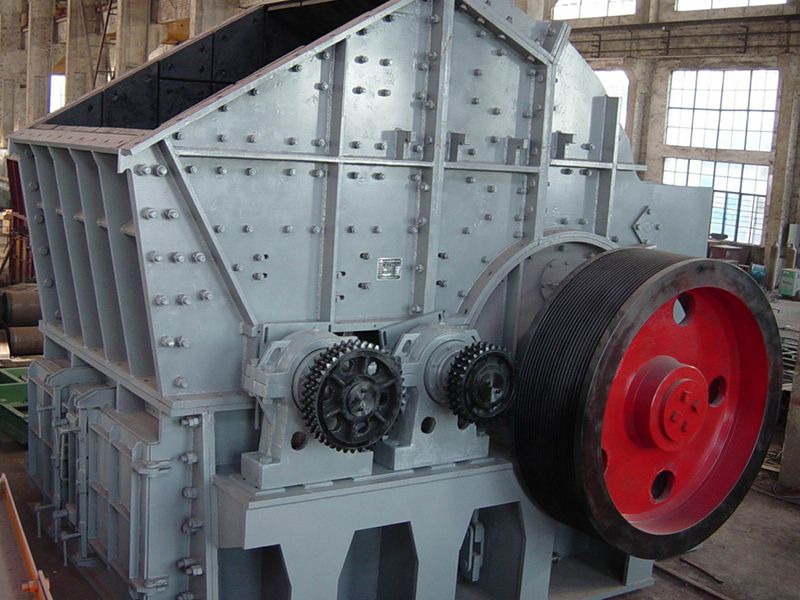

الموديل: كسارة المطرقة PCF-2022
حجم مادة التغذية: 1100 مم
النعومة النهائية: 75 مم
السعة: 700 طن\ساعة كسارة المطرقة PCF-2022
الخطة B

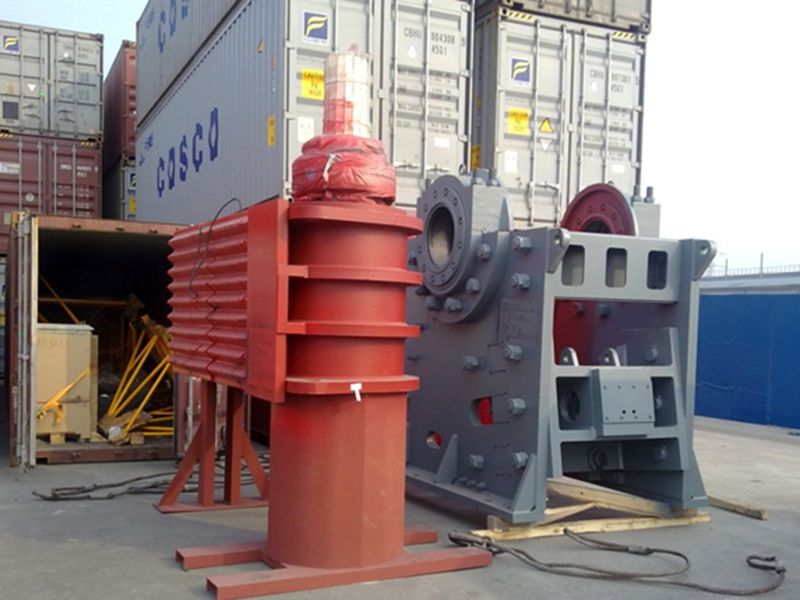

كسارة الفكية: كسارة الفكية PE-900X1200
حجم مادة التغذية: 750 مم
النعومة النهائية: 150 مم
السعة: 200 طن\ساعة كسارة الفكية PE-900X1200
الخطة C
الموديل: كسارة المخروطية PYS-1215
حجم مادة التغذية: 150 مم
النعومة النهائية: 30 مم
السعة: 200 طن\ساعة
2. تكديس التجانس المسبق
الخطة A

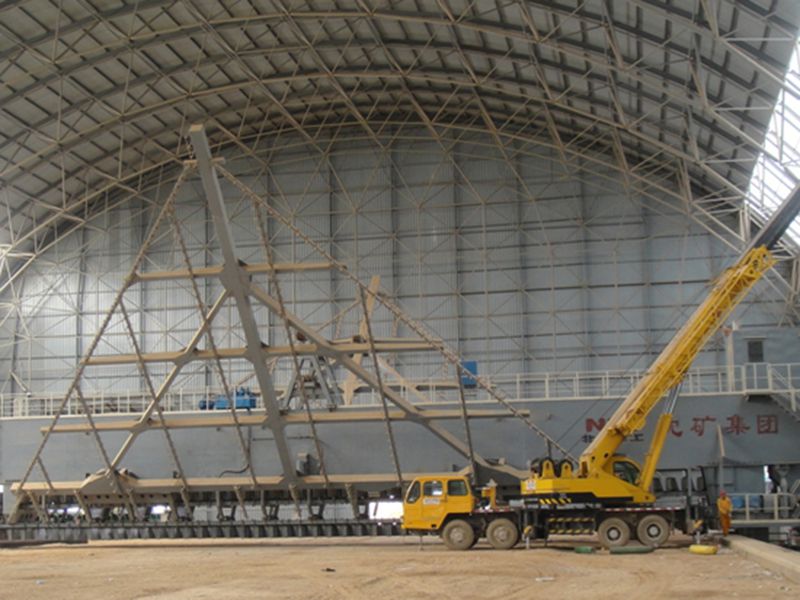

تكديس التجانس المسبق للحجر الجيري
سعة مكدس ذراع الرفع: 1400 طن\ساعة

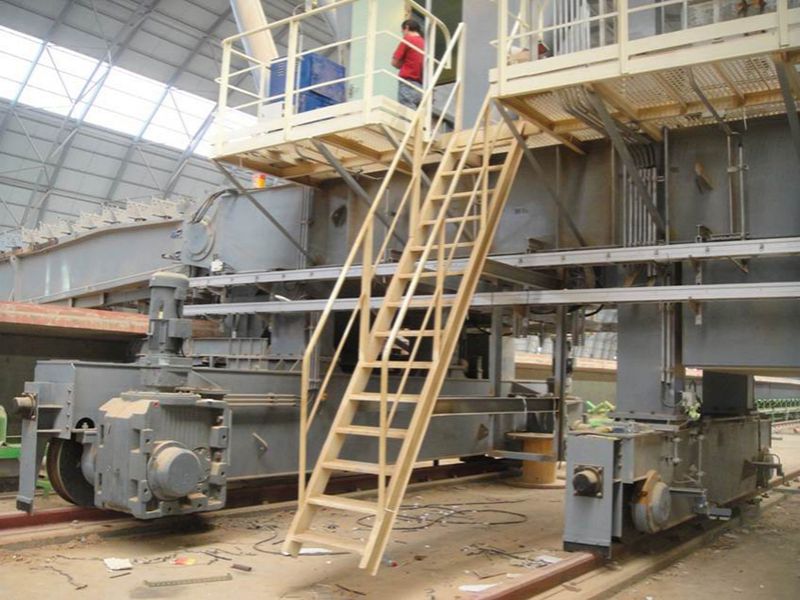

سعة ماكينة تكديس واستخلاص المواد نوع الجسر:500 طن\ساعة

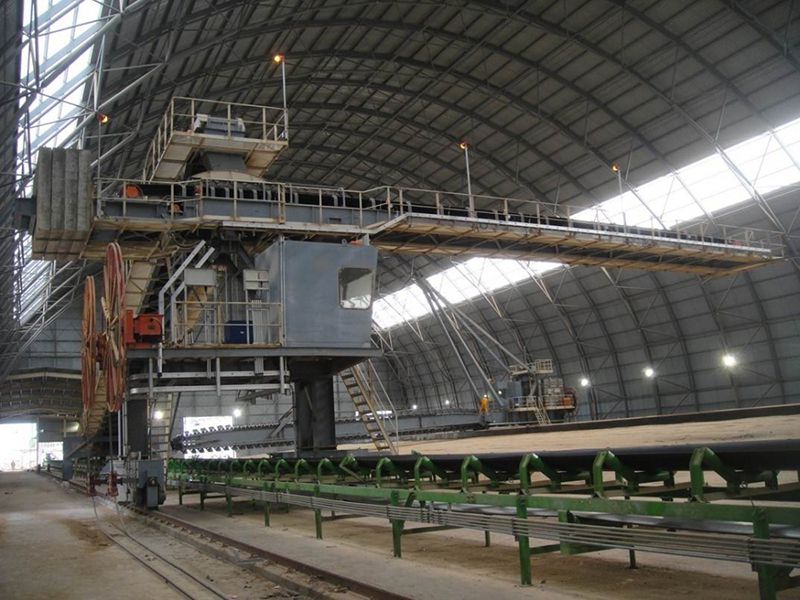

تكديس التجانس المسبق للحجر الجيري
الخطة B
تكديس التجانس المسبق للصخر الرسوبي (حجر الغرين)
سعة المكدس المتنقل: 200 طن\ساعة
سعة ماكينة تكديس واستخلاص المواد سلسلة:من 110 إلى 130 طن\ساعة
تكديس التجانس المسبق للصخر الرسوبي (حجر الغرين)
الخطة C
تكديس التجانس المسبق للفحم الخام
سعة المكدس العربة المتحركة: 200 طن\ساعة
سعة ماكينة تكديس واستخلاص المواد القنطري:من 100 طن\ساعة
تكديس التجانس المسبق للفحم الخام
3. طاحونة المادة الخام

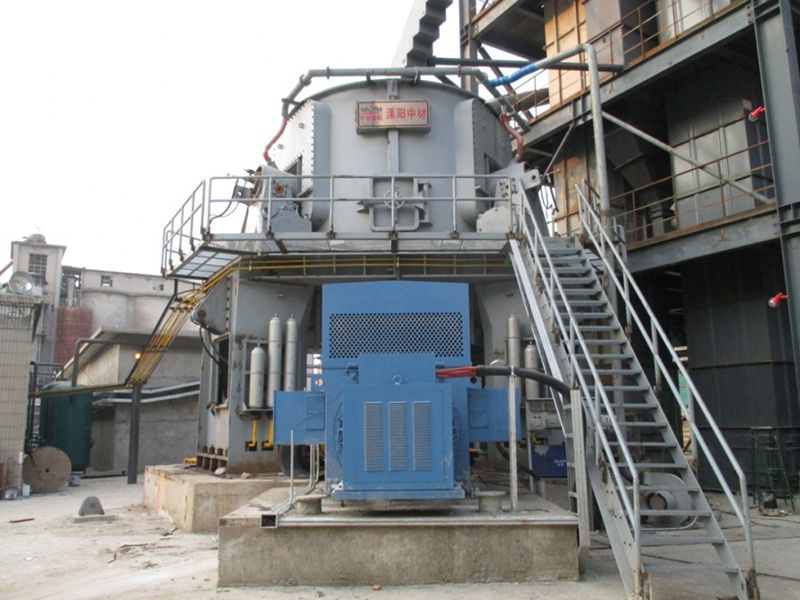

طاحونة رأسية المعدة: طاحونة رأسية
السعة: من 360 إلى 400 طن \ساعة
نسبة محتوى الرطوبة لتغذية المادة: 6 %
محتوى الرطوبة النهائي: 0.5 %
حجم تغذية المادة: 100 مم
النعومة النهائية: R80μm < 12%

4. صومعة مجانسة المادة الخام

صومعة مجانسة المادة الخام جهزت بصومعة مجانسة CP بتدفق متعدد ومستمر 18x55 متر مع سعة للتخزين فعالة 9000 طن، عمر التخزين 2.25d القدرة المستهلكة 0.3 ك.وات لكل ساعة للمواد الخام. من أجل تحقيق التجانس والاستقرارية للتدفق لمواد التفريغ، الصمامات الرئيسية على نافخ لوح القاعدة ونظام التفريغ صنعت من قبل شركة BMH الألمانية. بهدف منع اختراق الماء وتسرب الماء الذي يؤثر على التشغيل الطبيعي، أعلى الصومعة مصنوع من الفولاذ.

5. نظام الاحتراق

سعة تدفق الهواء: 550,000 م³\ساعة
مساحة مقطع المجال الكهربائي: 196 م²
تركيز الغبار في فتحة الدخول: أقل من أو يساوي 30 جم\م³
تركيز الغبار في فتحة الخروج: أقل من أو يساوي 50 جم\م³

6. نظام تبريد كلنكر

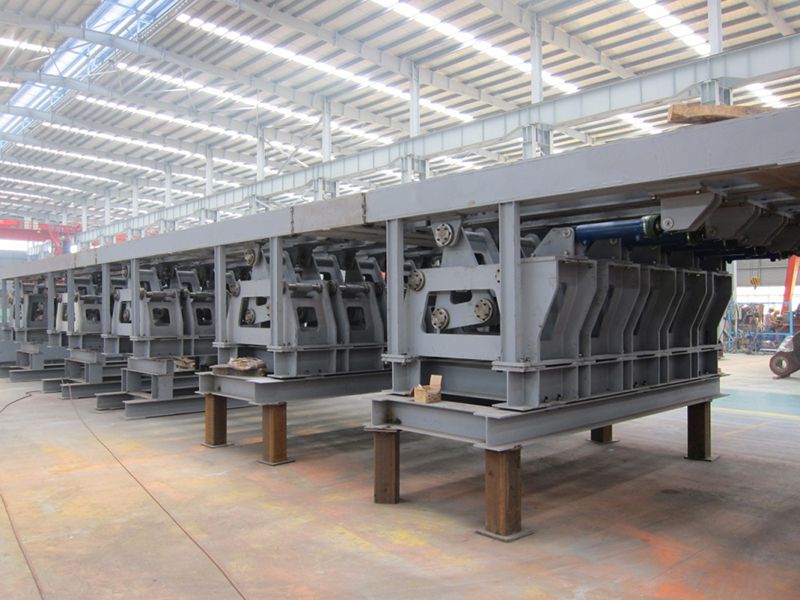

المبرد الشبكي LBT36352 المعدة: المبرد الشبكي LBT36352
مساحة المشبك: 119.6 م²
درجة حرارة مادة التغذية: 1400 درجة مئوية
درجة حرارة التفريغ: 65 درجة مئوية

7. نظام معالجة غاز العادم

المعدة 1: مروحة درجة الحرارة العالية
القدرة المقننة: 1250 ك.وات
سعة معالجة الغاز: من 420,000 إلى 480,000 م³\ساعة
المعدة 2: مستخلص الأتربة لقاع الفرن الدوار (فلتر كيس)
سعة تدفق الهواء: 450,000 م³\ساعة
تركيز الإنبعاث: أقل من أو يساوي 10 ملي جرام\م³

8. نظام قياس تجهيز الفحم الحجري المسحوق

جهزت مع مقياس Pfister الألماني الأصلي للقياس الدقيق، التشغيل المستقر والضبط المرن.

9. نظام التحكم الأوتوماتيكي

هذه المعدة تستخدم نظام التحكم DCS للتوزيع المطور من قبل شركة Honeywell الأمريكية، كنتيجة لذلك ضمان مستوى التشغيل الآلية.
المشاريع
    2. مصنع أسمنت 5000 طن/ يوم لشركة أسمنت الرياض RCCالتاريخ: من شهر مايو 2005 إلى 31 مايو 2007
      الموقع: مدينة المزاحمية (تبعد 75 كيلو متر من الجنوب الغربي لمدينة الرياض، وهي عاصمة المملكة العربية السعودية)
      القدرة الإنتاجية للكلنكر: 5243 طن لكل يوم
      الاستهلاك الحراري للكلنكر: 730 kCal /kg (نظام التحويل يستهلك 6 % من الطاقة الحرارية)
    2. معمل أسمنت 5000 طن/ يوم لشركة CR Cement Groupالمشروع: خطين لإنتاج الأسمنت كل واحد بقدرة إنتاجية 5000 طن\يوم
      التاريخ: شهر سبتمبر 2005، 2006
      المدينة: Guigang، Guangxi
      الشركة: Huarun Cement (Guigang) Co, Ltd
    2. معمل تصنيع الأسمنت 4000 طن/ يومالمشروع: مصنع أسمنت بقدرة 4000 طن\يوم
      التاريخ: شهر سبتمبر، 2003
      المدينة: Baoji، Shanxi
      الشركة: Yidong Cement Fufeng Co, Ltd
    2. مصنع أسمنت بالطريقة الرطبة 5000 طن/ يومالمشروع: خط إنتاج كلنكر الأسمنت بالعملية الجافة
      التاريخ: شهر فبراير، شهر مارس 2003، 2004
      المدينة: Pingyin، Jinan
      الشركة: Pingyin Shanshui Cement Co, Ltd
    2. معمل تصنيع الأسمنت 5000 طن/ يومالمشروع: خطين لإنتاج كلنكر الأسمنت بقدرة إنتاجية يومية 5000 طن لكل خط ونظام واحد لطاحونة الأسمنت بقدرة إنتاجية سنوية 1.5 مليون طم من الأسمنت.
      التاريخ: سبتمبر، ديسمبر 2003، 2004
      المدينة: Changshan، Zhejiang
      الشركة: Zhejiang Changshan Cement Co. LTD
    2. مصنع أسمنت 6000 طن/ يومالمشروع: مصنع أسمنت 6000 طن\يوم
      التاريخ: Sep,2003-Dec, 2004
      المدينة: Guigang، Guangxi
      الشركة: Taini(Guigang) Co, Ltd
