نبذة عن المشروع: المشروع: خطين لإنتاج الأسمنت كل واحد بقدرة إنتاجية 5000 طن\يوم التاريخ: شهر سبتمبر 2005، 2006 المدينة: Guigang، Guangxi الشركة: Huarun Cement (Guigang) Co, Ltd
تصميم العمليات بالكامل

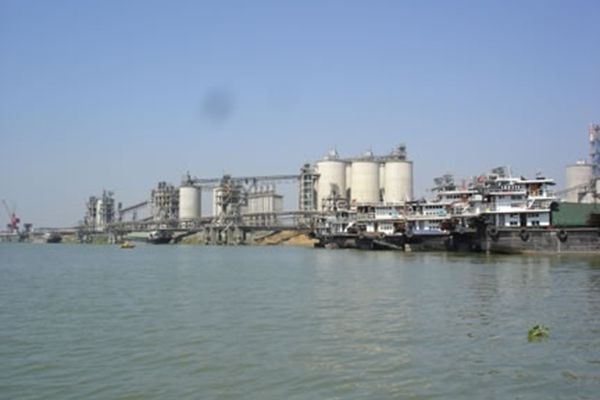

بالأخذ بعين الأعتبار طريقة نقل الماء بسهولة لمصنع الأسمنت، المحطة الرئيسية قريبة من النهر، فقط تبعد مسافة 8 كيلو متر عن منجم الحجر الجيري.
الحجر الجيري الذي تم تكسيره ينقل إلى المحطة عن طريق ناقل السير الطويل. عملية التجانس للحجر للمواد الخام للحجر الجيري تجرى في صومعة التجانس الدائرية.
نظام ثلاث مراوح استخدم لطاحونة المادة الخام ومعالجة غازات العادم. طاحونة الفحم بإزاحة الهواء استخدمت لتجهيز الفحم الحجري المسحوق، مكابس الدرافيل المدمجة مع نظام الطاحونة استخدم لطحن الأسمنت.
المكدس المستمر (Φ22.5m) استخدم لمجانسة المادة الخام.
بالأخذ بعين الأعتبار أن فحم الأنثراسيت استخدم كوقود لهذا المشروع، نحن صممنا نظام فرن التسخين المسبق المعلق (Precalciner) وتدفق النقل الهيدروليكي المتحكم في المبرد الشبكي بتوجيه الهواء.
المكونات:
طاحونة الحجر الجيري
تعتمد كسارة فكية مفردة PC-2425 بسعة 900 طن\ساعة
ناقل الحجر الجيري
يعتمد ناقل الحزام الطويل B1200mx8182m بسعة 1800 طن\ساعة.
صومعة تجانس الحجر الجيري
جهزت بمكدس الدعامة الدائري YDQ.1800/23 ومستخلص الكشط الدائري YDQ.Q550/90. صومعة تجانس الطفل جهزت بمكدس الدعامة الجانبي CBD350/17 ومستخلص الكشط نوع الجسر QGQ250/28. صومعة تجانس الفحم الخام جهزت بمستخلص الكشط نوع الجسر QGQ150/28.
طاحونة المادة الخام
جهزت بطاوحنة الكرات بسهة 420 طن\ساعة
نظام التسخين المسبق المعلق(Precalciner) لقاع الفرن
يعتمد التسخين المسبق، مكلس الخطي، الفرن الدوار والمبرد الشبكي.
تجهيز مسحوق الفحم الحجري
يعتمد طاحونة الفحم بإزاحة الهواء φ3.8mx(7.25+3.5)m
طاحونة الأسمنت
تعتمد مكبس درافيل CLF170-100 وطاحونة الأسمنت (φ4.2 mx12.5m)
الطاقة الإنتاجية: من 458 إلى 623 طن\ساعة
القدرة الإنتاجية للطاحونة: 160 طن\ساعة
تعبئة الأسمنت
جهزت بماكينتين للتعبئة بثماني رؤوس، كل واحد بسعة 100 طن\ساعة.
