كسارة فكيةJaw Crusher

التطبيقات

الكسارة الفكية استخدمت بشكل أساسي في تكسير المواد والصخور عن طريق قوة ضغط لا تزيد عن 320 ميجا باسكال (MPa)، المواد والصخور مثل الحجر الجيري، الحجر الرملي، الطَفَل الصَفحي (السجيل الزيتي)، صخور الجبس، الفحم الحجري، الصلصال (الطين الصخري). الكسارة الفكية استخدمت في مختلف الصناعات، تشمل التعدين، السباكة بالصهر، مواد البناء، الطرق السريعة، السكك الحديدية، الهندسة الهيدروليكية، الهندسة الكيميائية، والخ.

طلب عرض سعر

الخواص الفنية

الموديل	قياس مدخل التغذية (مم)	أقصى قياس للتغذية (مم)	ضبط نطاق فتحة التفريغ (مم)	سعة المعالجة (م³\ساعة)	قدرة المحرك (ك.وات)	الوزن (بدون المحرك) (طن)
PE～500×750	500x750	425	50～100	28.5～62.5	55	10.3
PE～600×900	600×900	500	65～160	30～75	55	15.5
PE～800×1060	800×1060	640	100～200	85～143	110	30
PE～900×1200	900×1200	750	95～165	87～164	110	50
PE～1000×1200	1000×1200	850	195～265	197～214	110	50.6
PE～1200×1500	1200×1500	1000	150～300	250～500	220	82.3
PE～1500×1800	1500×1800	1200	220～350	281～625	280	122
PEX～150×750	150×750	120	18～48	5～16	15	3.5
PEX～250×1000	250×1000	210	25～60	10～32	30	6.5
PEX～250×1200	250×1200	210	25～60	13～38	37	7.7
PEX～300×1300	300×1300	250	20～90	10～65	75	11.6

ملاحظات: السعة الحقيقة للكسارة تعتمد على العديد من العوامل، مثل مادة التغذية (نوع المادة، قياس مادة التغذية، قدرة الكسارة، محتوى الماء وغيرها)، التشغيل (كفاءة التغذية، توزيع التغذية)، التفريغ والعوامل الأخرى. قائمة المواصفات أعلاه هي كمرجع للاستخدام الحقيقي وتقدير معدل الإنتاج.

مبدأ العمل

الكسارة الفكية تعتمد حجرة التكسير بزاوية القرص. الدوران للمحور الإلكتروني يتم باستخدام المحرك من خلال السير V، هذا يؤدي إلى حركة ذراع التوصيل بشكل خطي مع حركة محور الدوران، وبذلك تتكسر المواد في حجرة التكسير، بعد ذلك يتم نقلها إلى الأسفل ليتم تفريغها.

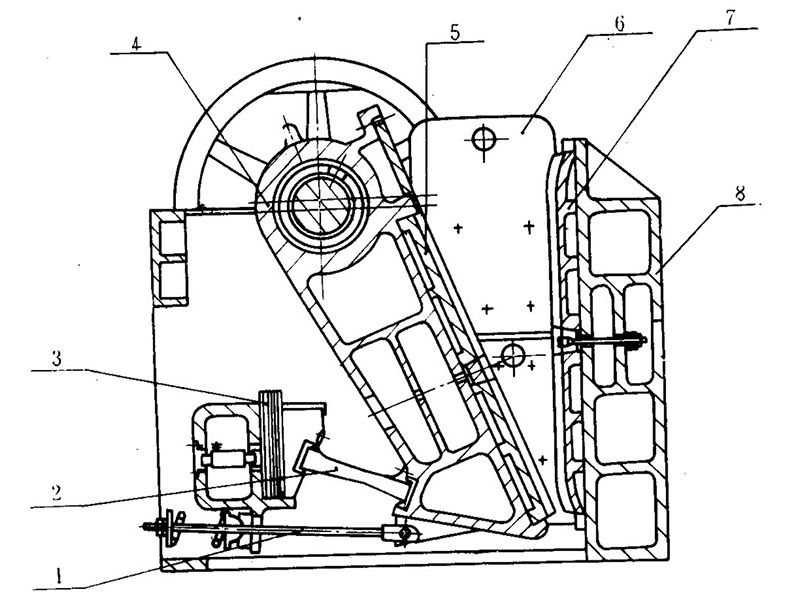

عرض المكونات

قضيب الشد

لوح العتلة المفصلية

أوتاد الضبط

ذراع التوصيل

الفك المتحرك

لوح الخد

الفك الثابت

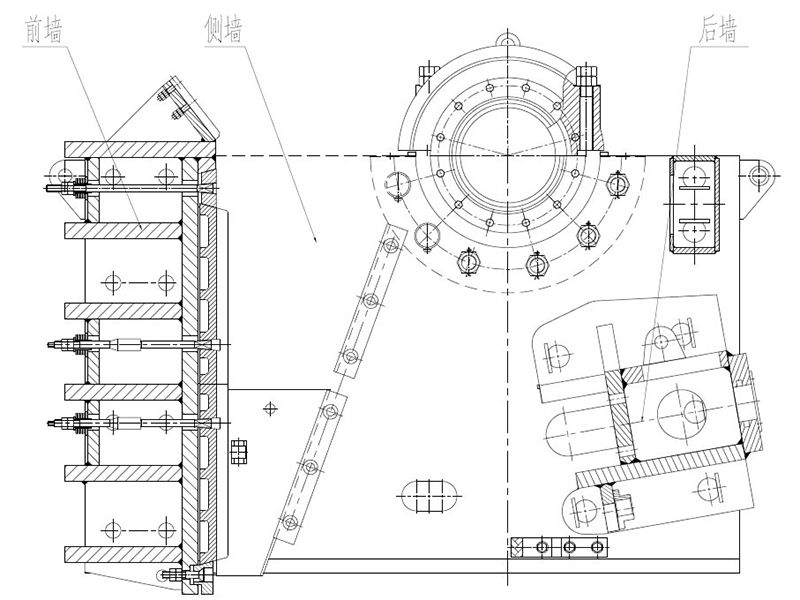

الإطار الأمامي

عند التشغيل، فإن إطار الكسارة الفكية سوف يتأثر بشكل كبير جداً، ووهذا يعني الحاجة إلى قوة كبيرة وصلابة. وكنتيجة لذلك، فإن الإطار الأمامي والإطار الجانبي يتميزان بالتركيبة المحكمة.

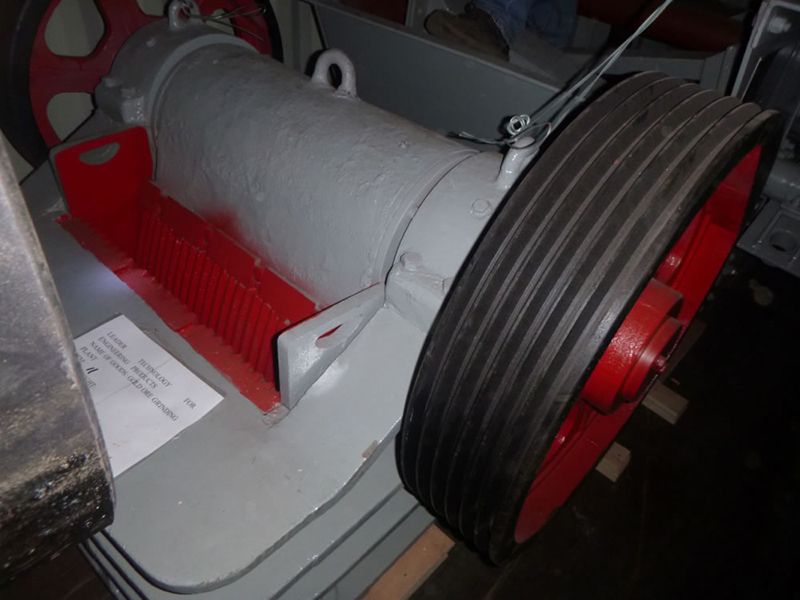

ذراع التوصيل
ذراع التوصيل للكسارة الفكية ملحوم من أعلى لتقليل الوزن. دقة الماكينة عالي بما يكفي لتحقيق التشغيل الأمن والموثوق.

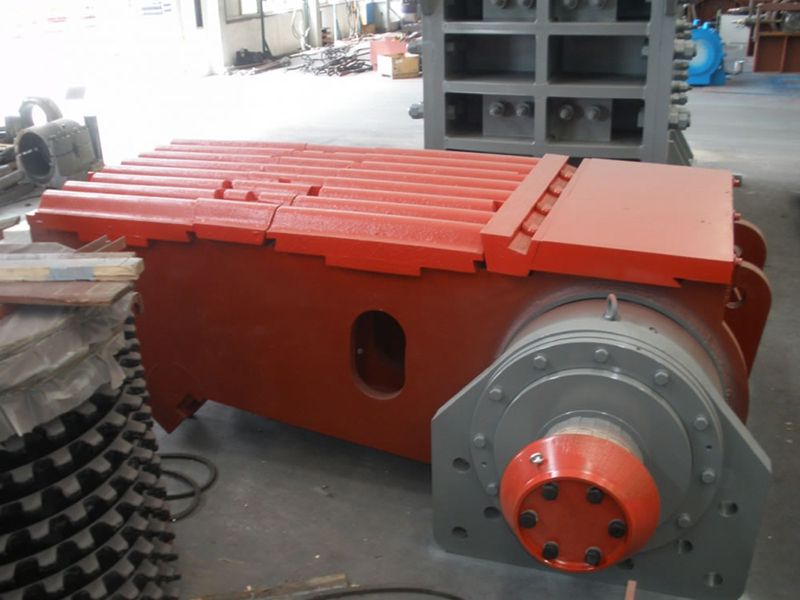

لوح الفك
لوح الفك هو الجزء الرئيسي لتكسير الصخور، ويشمل الفك الثابت والفك المتحرك. مع مراعاة ذلك يكون هو الجزء المتآكل بشكل كبير، لوح الفك مصنوع من فولاذ بنسبة كنجنيز عالية لضمان يكون له مقاومة للتآكل أكبر وعمر خدمة أطول. لوح الفك يمكنه أيضاً تقويته من خلال عمليات التقسية على البارد.

الخصائص

الفك الثابت يركب على الإطار الأمامي عن طريق مسمار الدسر لضمان الاستقرارية.
الواقيات الجانبية تركب على الإطار الجانبي لجانبي الكسارة لهدف حماية الكسارة من التآكل أثناء النقل.
جانب واحد للوح العتلة المفصلية يركب على قاعدة الضبط، لذلك يمكن إيقاف الفك المتحرك. علاوة على ذلك، الحمل الميكانيكي يزداد بشكل مثير ولوح العتلة المفصلية يقوم بفعل جهاز الحماية عند تغذية المواد ولا ينكسر في الحجرة.
عرض فتحة التفريغ يمكن ضبطها عن طريق ضبط سمك أوتاد الضبط.
حجرة الكسارة عميقة بما يكفي لإحتواء الكثير من المواد الخام، وبذلك تحسين سعة التغذية والخرج.
مع كل هذه الأنواع المختلفة من الكسارات الفكية المصنوعة من قبل شركة Sinomaly، ليس هناك فرق بينها إلا في الخرج.
التصميم والتصنيع حسب الطلب يكون موثوق وفقاً لمتطلباتك.
