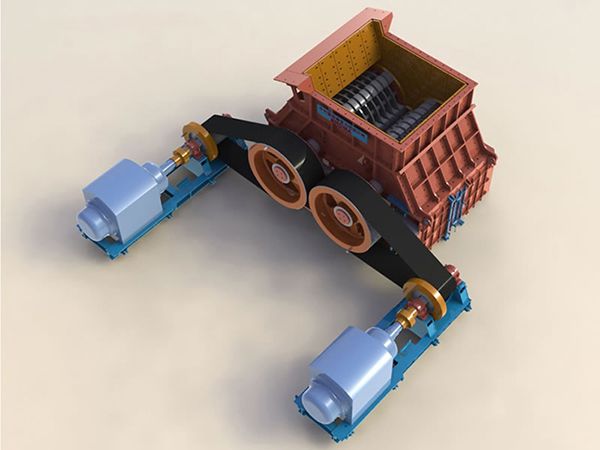

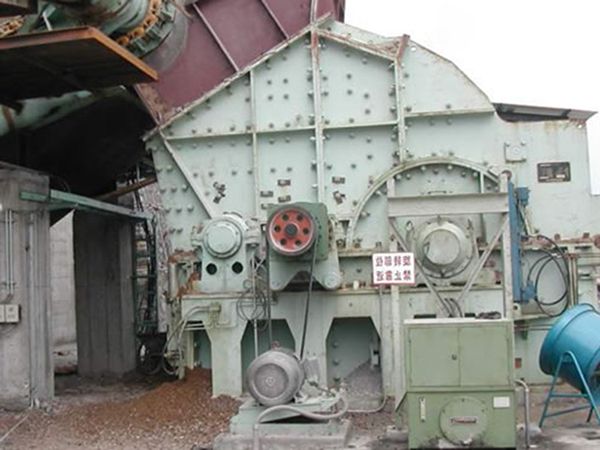

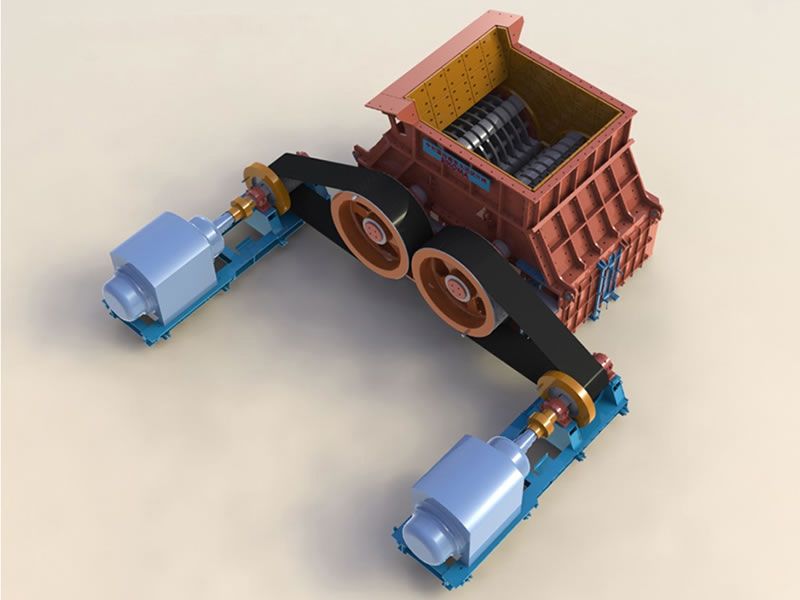

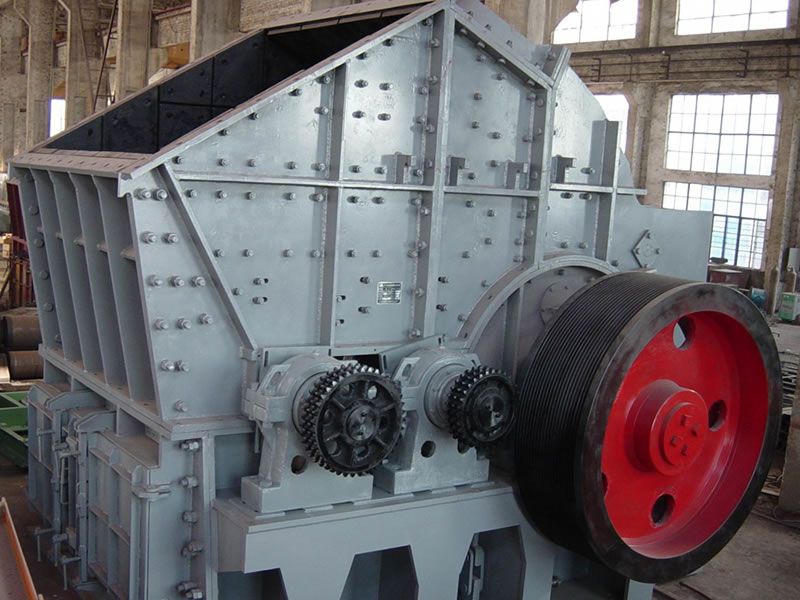

ماكينة تكسير ذات المطرقةHammer Crusher
ماكينة تكسير ذات المطرقةHammer Crusher
التطبيقات
كسارة المطرقة استخدمت بصورة أساسية لتكسير المواد بقوة ضغط أقل من 200 ميجا باسكال (MPa)، مثل الحجر الجيري، صخور الجبس، الفحم الحجري، الطفل والطفل الرملي في صناعة الأسمنت. الكسارة المطرقية يمكنها تكسير الخام المعدن إلى جزيئات صغيرة 25 مم في عملية واحدة، بحيث تبسط العمليات مقارنة بالسكارة متعددة المراحل التقليدية، وبذلك توفر تكاليف الاستثمار للعميل. ماكينة التكسير ذات المطرقة يمكن أضافتها لخط الإنتاج الكامل.
الخواص الفنية
| الموديل | أقصى قياس للتغذية (مم) | قياس التفريغ (مم، المتبقي في الغربال أقل من 10 %) | القدرة الإنتاجية (طن\ساعة) | قدرة المحرك (ك.وات) |
| 500×500×600 | ≤25 | 50-70 | 110 | |
| 600×600×600 | ≤25 | 50-70 | 90-110 | |
| 600×600×600 | ≤25 | 80-120 | 130-190 | |
| 800×800×800 | ≤25 | 150-240 | 250-350 | |
| 800×800×800 | ≤25 | 240-280 | 355-400 | |
| 800×800×1000 | ≤25 | 320-350 | 560-630 | |
| 1000×1000×1000 | ≤25 | 350-450 | 630-710 | |
| 1000×1000×1500 | ≤75 | 900-1000 | 900-1000 | |
| 1000×1000×1500 | ≤75 | 1000-1200 | 2×(560-630) | |
| 1000×1000×1500 | ≤75 | 1200-1300 | 2×(630-710) |
المكونات

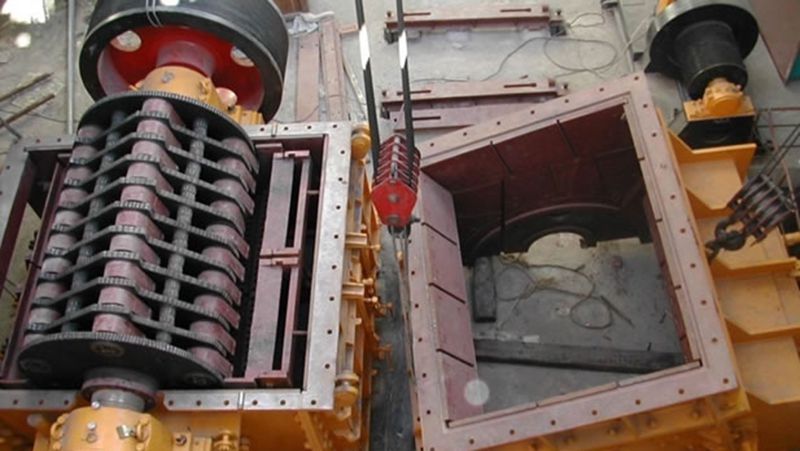

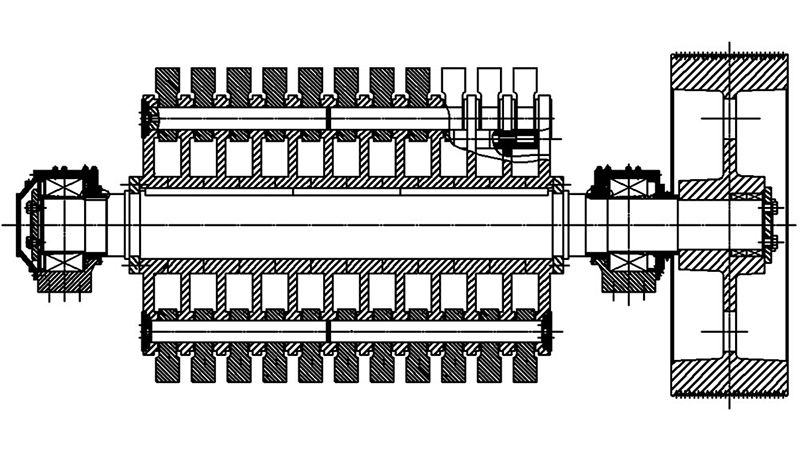

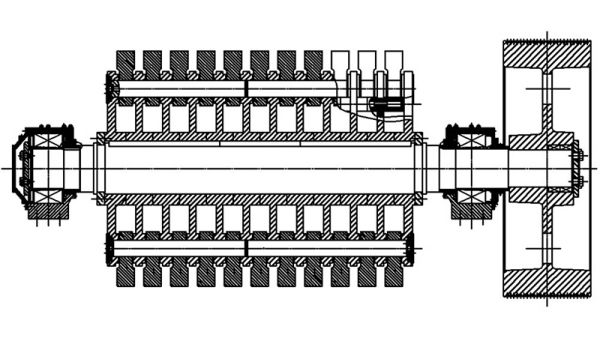

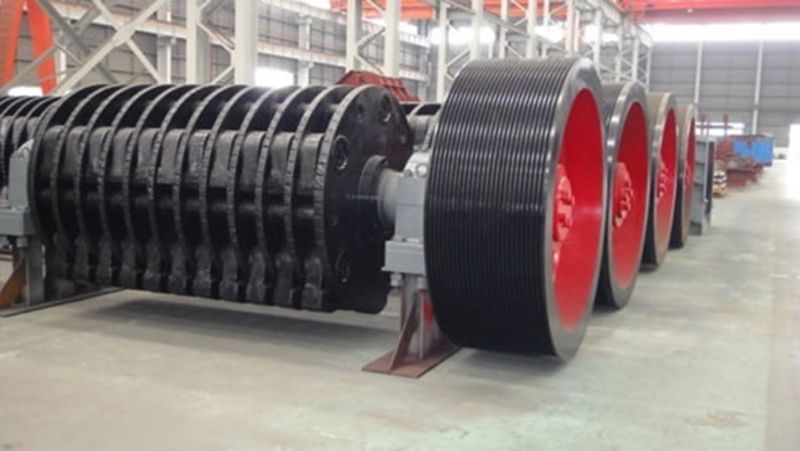

العضو الدوار

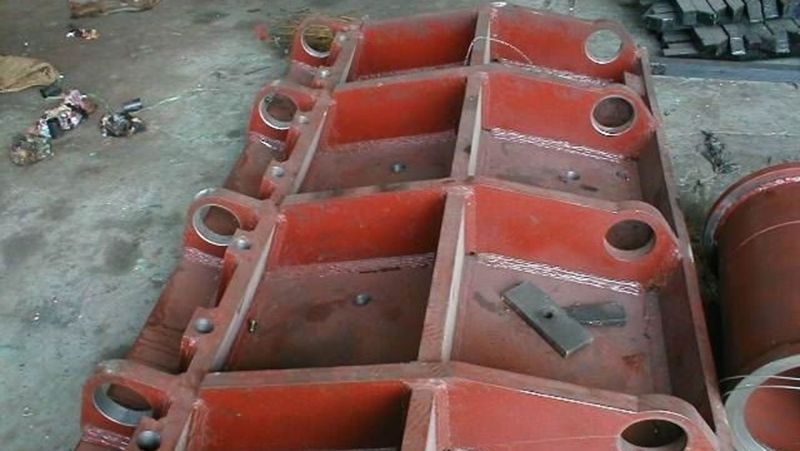

العضو الدوار هو الجزء الرئيسي في كسارة المطرقة، ويتكون من القرص الدوار، القرص الطرفي، المطرقة، عمود المطرقة، العمود الرئيسي، بكرة السير، المحملات وكراسي التحميل.

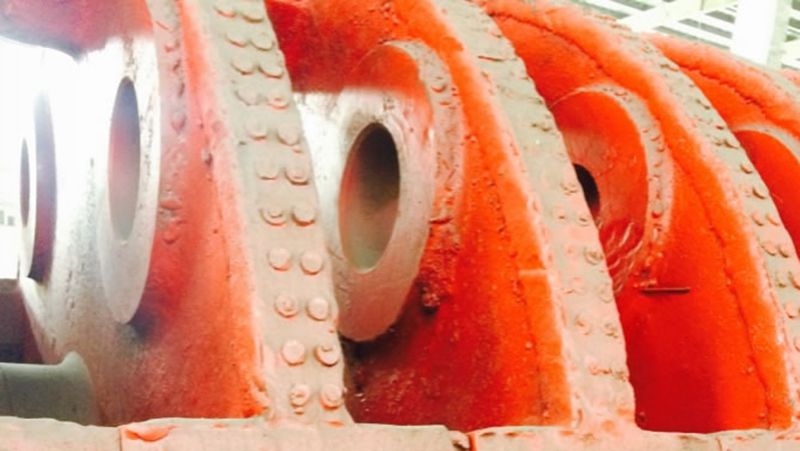

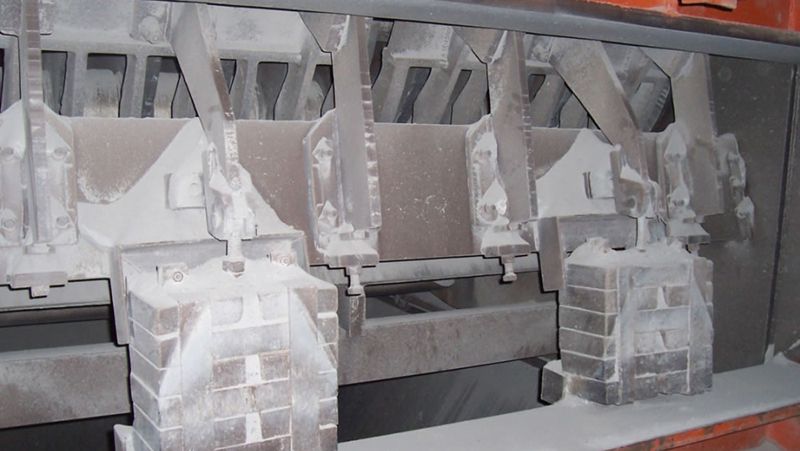

المطرقة والقرص الدوار

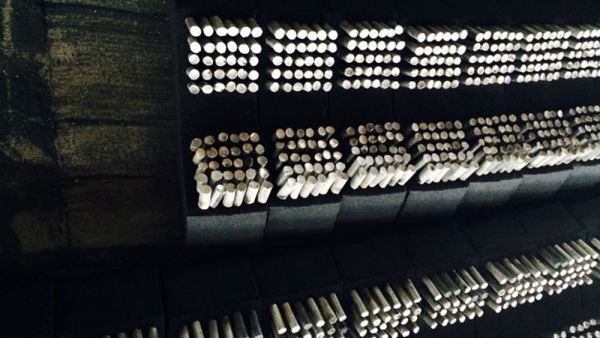

المطرقة والقرص الدوار مصنوع من الفولاذ بنسبة منجنيز عالية جداً. عن طريق القولبة للقضيب المسبوك المقاوم للتآكل، عمر الخدمة يزيد عن 1.5 مرة عن السبائك العادية.

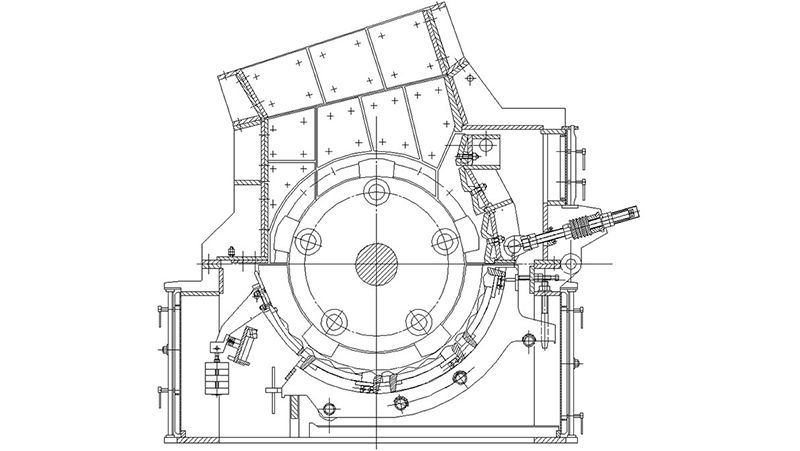

الغلاف الخارجي\التبطين
كل الأسطح الداخلية للغلاف الخارجي النافذة لمفعول التلامس مع المواد المعدنية يتم حمايتها بألواح خطية بهدف تفادي التآكل.

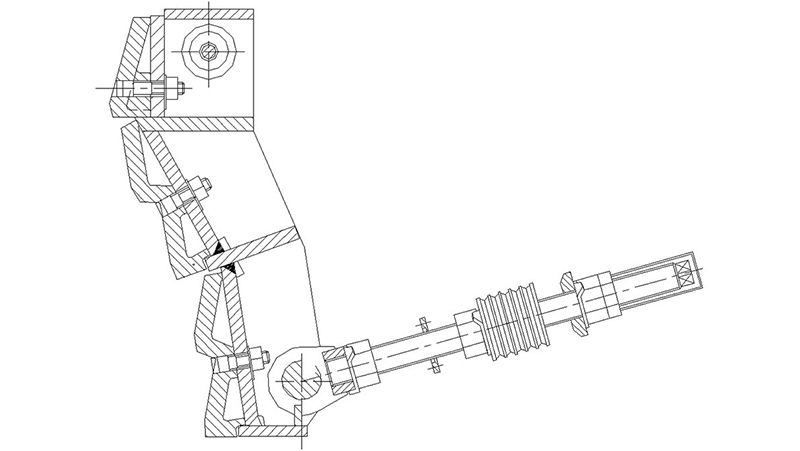

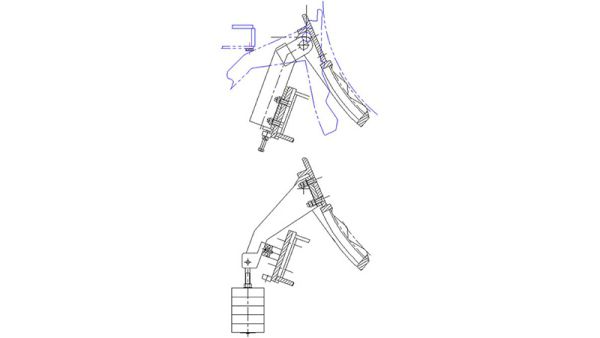

لوح الكسارة
لوح الكسارة يوضع مباشرة أمام العضو الدوار، وقياس المواد المعدنية المطلوب الحصول عليه يحدد بالفجوة بين لوح الكسارة ودائرة محرك الدوران. مصنوع من فولاذ بنسبة منجنيز عالية من خلال عمليات القولب بالصب، مع أقصى خلوص تصميمي يكون نفس أقصى قياس للمواد المفرغة.

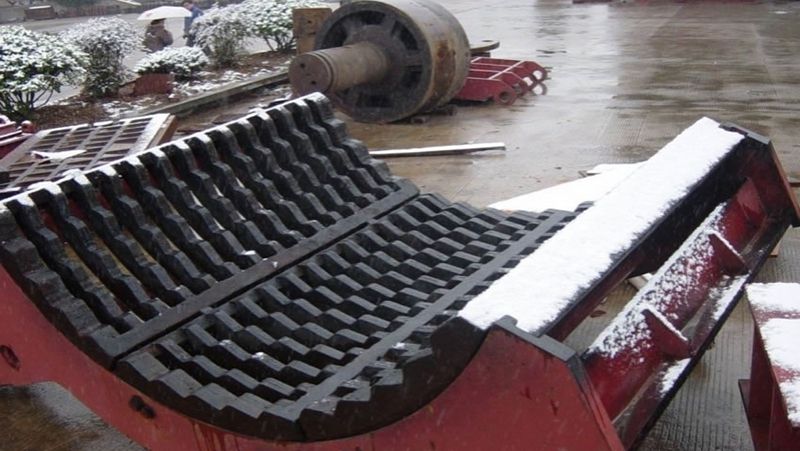

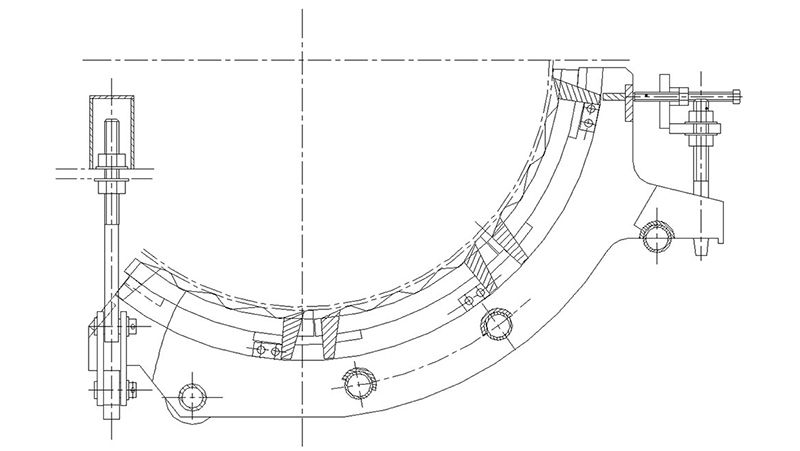

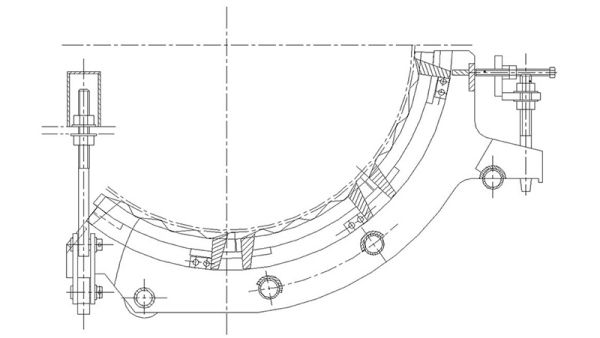

شبك حديدي
الشبك الحديدي من قضبان مشبكة من فولاذ بنسبة منجنيز عالية مسبوك. هذه الضبان المتشابكة تم تركيبها في قاع العضو الدوار، تغطي أغلب سطح العمل مع مدها في إتجاهات محيطية، وبذلك المواد الرطبة يمكن بسهولة إزالتها.

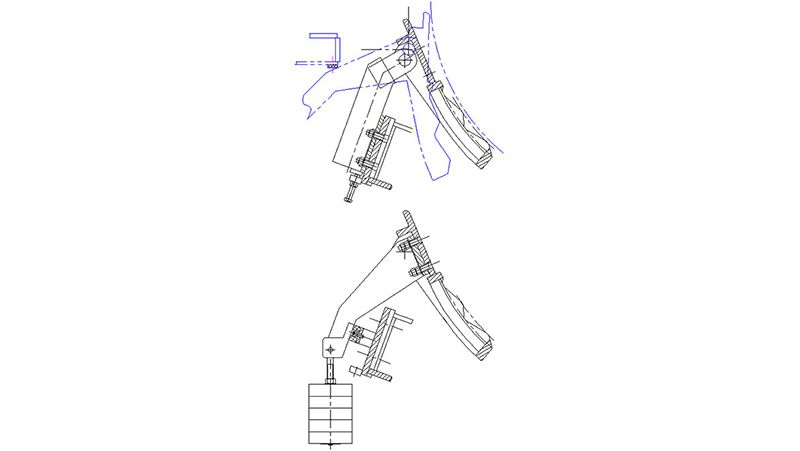

باب الأمان
عن طريق تجهيز المعدة بباب الأمان، المواد الغريبة مباشرة يتم تفريغها باستخدام قوة الطرد المركزي، الباب يقفل بشكل آلي لمنع المواد غير المعالجة من إزالتها بالخطأ. باب الأمان دائماً يفتح على اليسار عندما تحتاج إلى قياس تفريغ كبير.
الخصائص
- إذغ كان هناك مواد بأحجام كبيرة لا يمكن تكسيرها بواسطة المطرقة في الدورة الأولى، فإن بكرة الحزام المركبة على طرف المحور سوف ترجع إلى القرص الدوار بهدف ضمان التشغيل المستقر للعضو الدوار.
- وفقاً لتصميم قياس التغذية الكبير، المواد المعدنية المتنوعة يمكن تغذيتها لهيكل الكسارة.
- المواد يمكن تكسيرها مرة بكسارة المطرقة ومن ثم نقلها إلى عملية الطحن.
- المطرقة صممت مع وظيفة الدوران الكاملة، لذلك تاثير المادة على المحور الدوار تقلل بشكل كبير.
- حجرة التكسير يمكن ضبطها، كنتيجة لذلك التقليل من السحج على مكونات الاحتكاك.
- العضو الدوار لكسارة المطرقة يتميز بالقصور الكبير وسرعة الدورات العالية، والسرعة الخطية للمطرقة تصل من 30 إلى 35 متر لكل ثانية.
