طاحونة المواد الأولية لصناعة الأسمنتVertical Roller Mill

طاحونة المواد الأولية لصناعة الأسمنتVertical Roller Mill

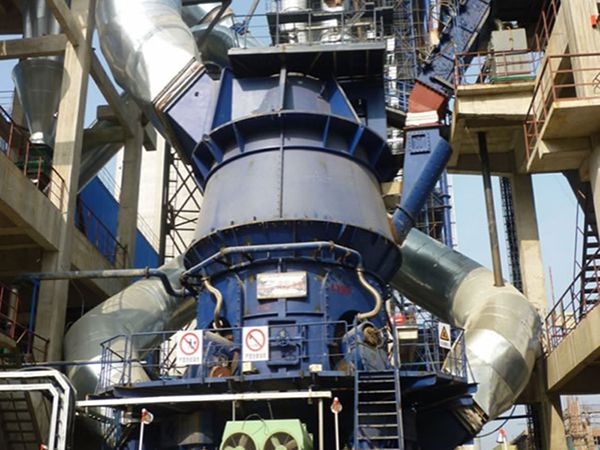

شركة SINOMALY تنتج طاحونة المواد الأولية لصناعة الأسمنت بمواصفات متنوعة. هذه الماكينات مناسبة لخطوط الإنتاج بالطحن وبقدرة إنتاجية يومية 2500 طن، 3200 طن، 4000 طن، 5000 طن، 6000 طن و8000 طن. ماكينات الطحن الرأسية استخدمت لطحن المواد الخام، خلط الأسمنت، ومسحوق الخبث.

طلب عرض سعر

ملاحظات: نسبة الرطوبة للمادة الأولية أقل من أو تساوي 8 %، نسبة حبيبات المادة الأولية التي بحجم أقل من أو تساوي 80 مم حوالي 95 %، نقاوة المنتج R0.08 أقل من أو يساوي 12 %، نسبة الرطوبة للمنتج أقل من أو تساوي 0.5 %.

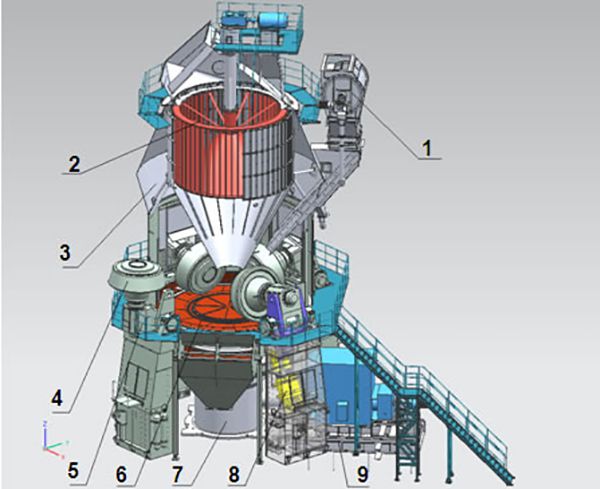

المغذي الدوار
الفاصل
الغلاف الخارجي
أسطوانة الطحن
الذراع المتأرجحة
طاولة الطحن
وحدة التدوير
جهاز الشد
حامل الطاحونة

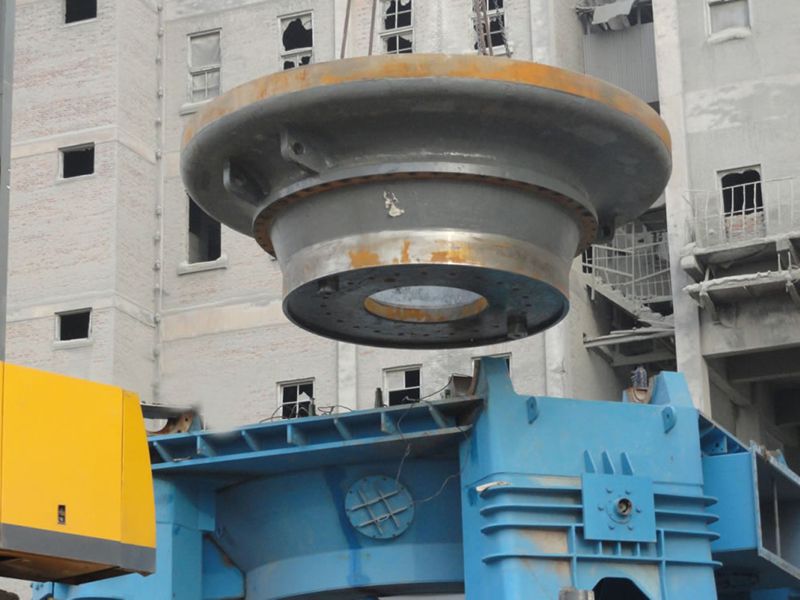

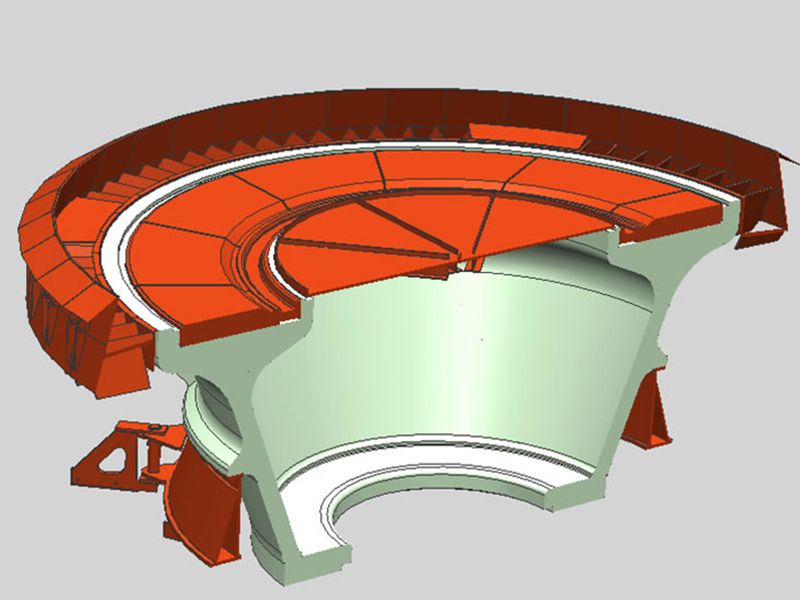

طاولة الطحن
الجزء الكبير من مكونات طاحونة المواد الأولية الرأسية هي طاولة الطحن وتلعب دوراً مهماً في الأداء الكلي للطاحونة الرأسية. تصميم طاولة الطحن يدور حول سعة الطحن، سرعة الطحن، ووضبط الفراغ. سعة الطحن لماكينة الطحن ارأسية متعلقة مباشرة بقطر العمل للطاولة. سرعة الدوران لطاولة الطحن تحدد سرعة الخرج، ولكن هذا يحتاج لضبط متطلبات السرعات المختلفة وفقاً للمواد المختلفة. سرعة الطحن تعتمد بشكل كبير على الضغط، الكمية، وحجم الأسطوانة الدوارة، علاوة عن قطر الطاولة، سرعة الدوران، سمك المادة، وغيرها.

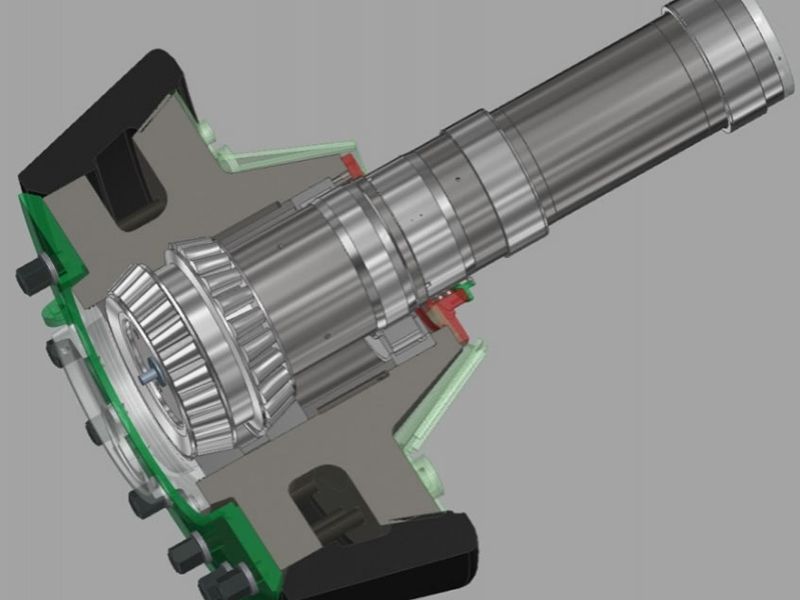

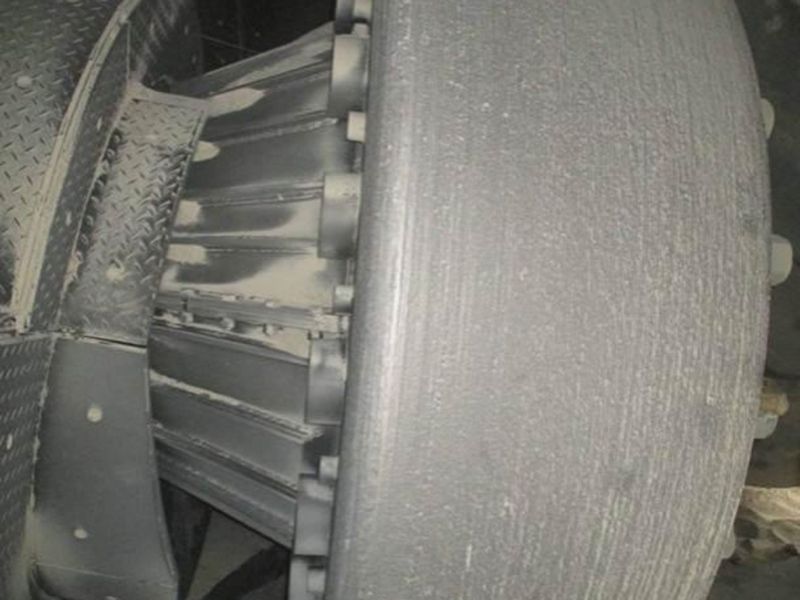

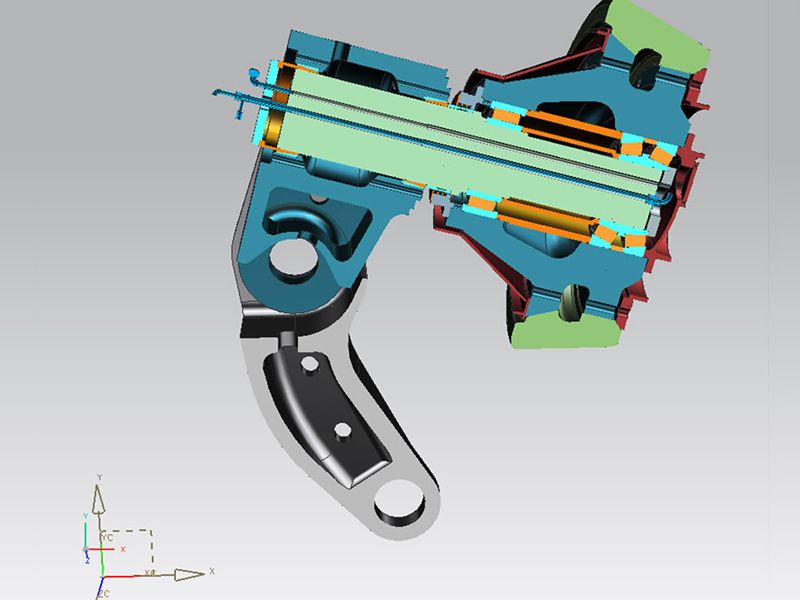

تصميم أسطوانة الطحن
أسطوانة الطحن تتكون بشكل أساسي من عمود الدوران للأسطوانة، المحملات، المحور، غلاف الأسطوانة. نظام التشحييم لأسطوانة الطحن يقوم بتزييت وتبريد كراسي التحميل. أسطوانات الطحن تضغط على المادة وتكسرها على طاولة الطحن. في وجود الضغط الثابت، فإن شكل وحجم أسطوانة الطحن يكون لها تأثير مباشر على كفاءة الطحن للمادة./P>

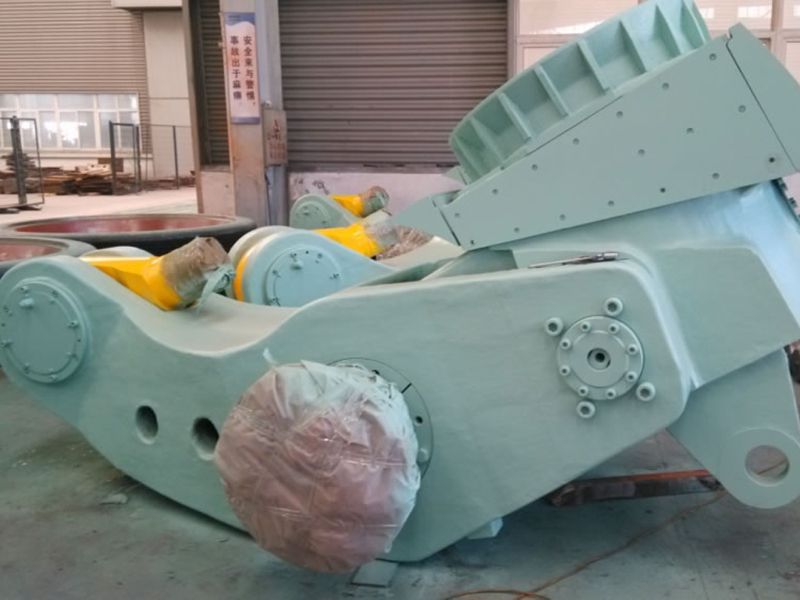

تصميم الذراع المتأرجحة
الذراع المتأرجحة هي جزء من المكونات المتصل بأسطوانة الطحن ونفس الوقت متصلة بجهاز الشد. قوة السحب الناتجة عن الأسطوانة الهيدروليكية تنقل من الذراع المتأرجحة إلى أسطوانة الطحن، لذلك الذراع المتأرجحة هي جزء الضغط الرئيسي في نظام الضغط الكلي، عليه فإن تصميمها متعلق مباشرة بالخرج والاستقرارية للطاحونة الرأسية.

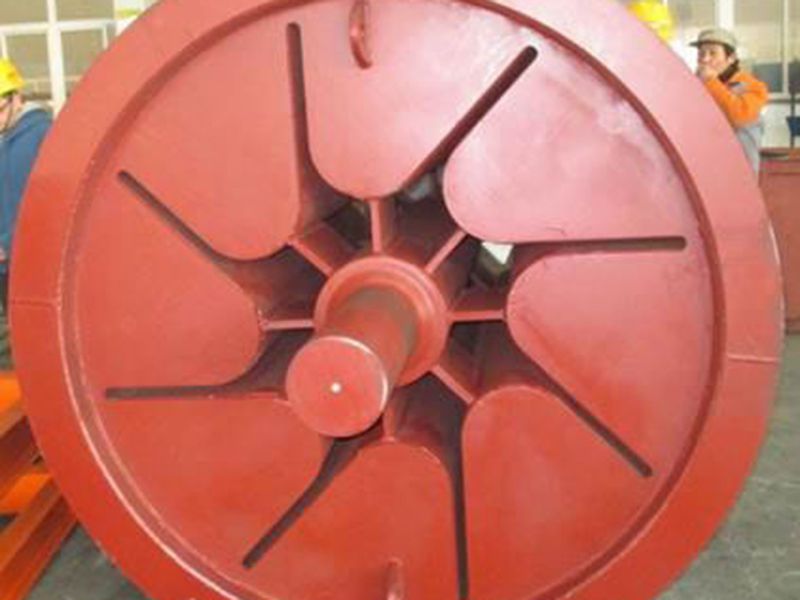

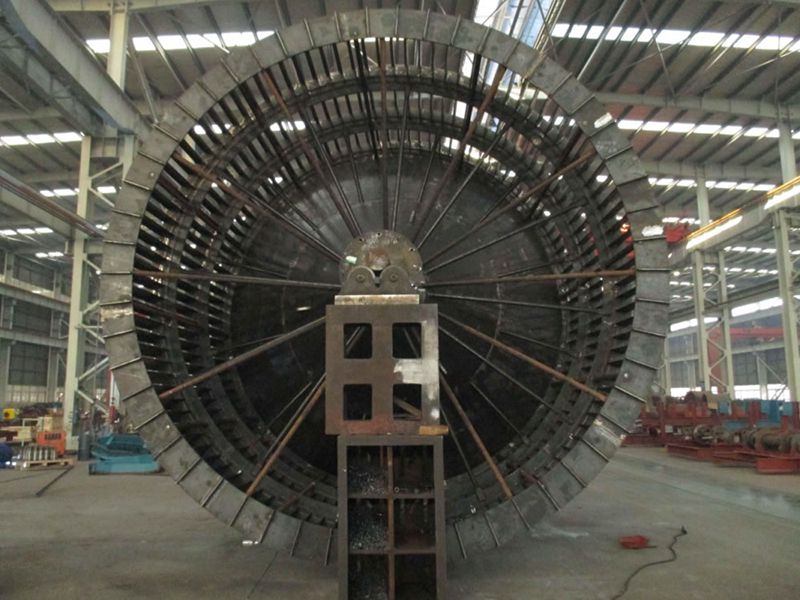

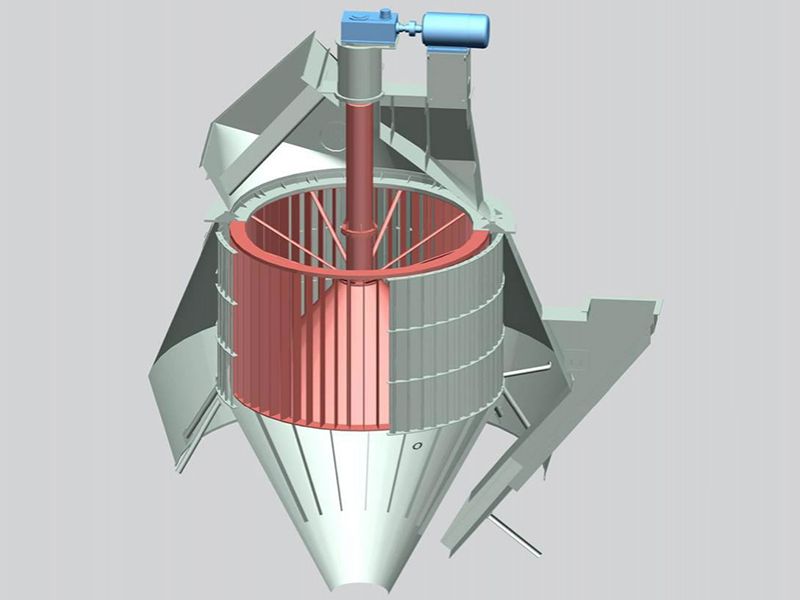

تصميم المصنف (الغربال)
شركة SINOMALY تعتمد أكثر الطرق تقدماً لتقنية الفرز بمستوى الدوامة (vortex plane sorting) لتصميم الفاصل، مما يجعل من اختيار المسحوق بكفاءة عالية. العضو الدوار يعتمد التصميم التركيبي بمقاومة منخفضة، والذي يقلل من مقاومة التدوير للطاحونة الرأسية ويوفر الطاقة أيضاً. كما تم إعتماد مانع تسرب الغاز للعضو الدوار مع قابلية الضبط العالية، والذي بدوره يجعله مريح في التركيب والضبط.

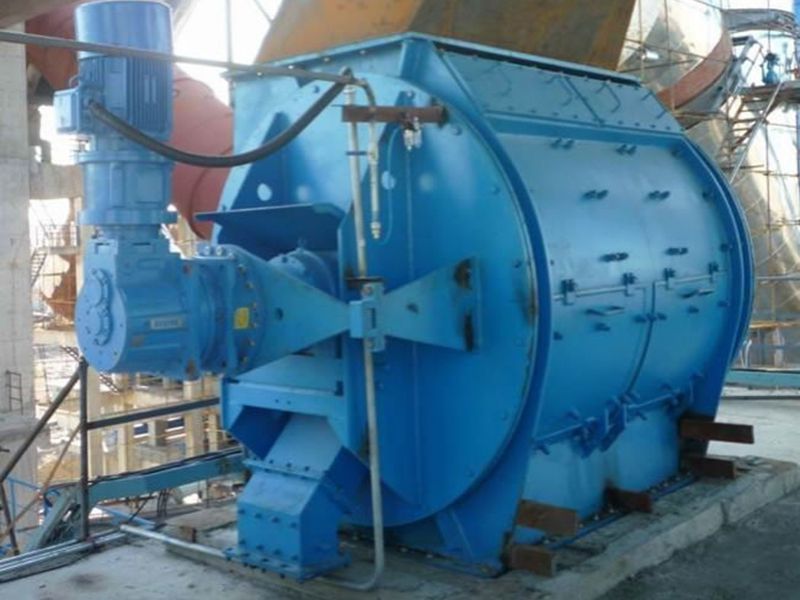

تصميم المغذي الدوار
جهاز التغذية لماكينة الطحن الرأسية يعتمد المغذي الدوار، والذي يمتلك العديد من المميزات مثل التركيب البسيط، التشغيل المستقر ويمكنه التغذية المستمرة. الطبقة المبطنة المقاومة للتآكل للغلاف الخارجي المعدن المصنع آلياً، تتميز بالدقة العالية، المسافة بين الريشة و والكاشط المقاوم للتىكل يمكن ضبطها، وكلايهما من الأجزاء المقاومة للتآكل أيضلً ويمكن تبديلهما. الهواء الساخن يمكنه الدخول من كلا الجانبين للغلاف الخارجي لمنع صمام التغذية من الانسداد.

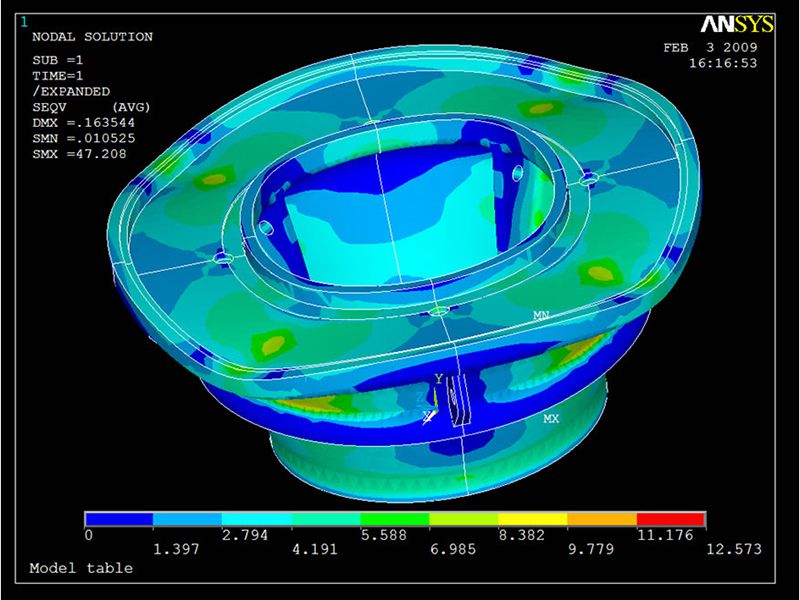

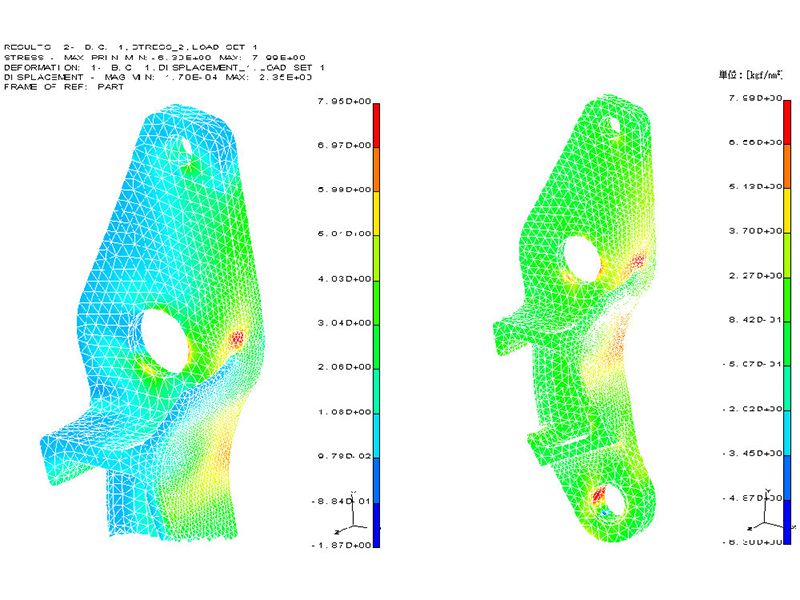

تحليل العناصر المحددة للمكونات الرئيسية
الذراع المتأرجحة هي جزء من المكونات المتصل بأسطوانة الطحن ونفس الوقت متصلة بجهاز الشد. قوة السحب الناتجة عن الأسطوانة الهيدروليكية تنقل من الذراع المتأرجحة إلى أسطوانة الطحن، لذلك الذراع المتأرجحة هي جزء الضغط الرئيسي في نظام الضغط الكلي، عليه فإن تصميمها متعلق مباشرة بالخرج والاستقرارية للطاحونة الرأسية.

• الأسطوانة الدوارة يمكن رفعها وخفضها بشكل آلي
• جزء الطحن صمم مع طاولة الطحن الأفقية والأسطوانة الدوارة المخروظية، والتي تعمل بشكل سلس، مع بتآكل قليل واستهلاك منخفض للطاقة.
• التآكل للغلاف الأسطواني وطبقة البطانة لطاولة الطحن لها تأثير قليل على الخرج في المراحل اللاحقة، والتخفيض المتولد أقل من 5 %. علاوة على ذلك، سهلة الصيانة أو االاستبدال للبطانة أو الغلاف الأسطواني في أي وقت.
• سعة التجفيف للطاحونة الرأسية قوية، والحرارة المفقودة من الفرن يمكن استخدامها لتجفيف المواد الخام بمحتوى رطوبة 8 % أو أعلى.
• منطقة الحلقة الهوائية، زاوية الحلقة الهوائية وإرتفاع حلقة الحاجز يمكن ضبطهم وفقاً لظروف التشغيل.
• أجهزة الكشف جُهزت للحد الميكانيكي، والحد الكهربائي وطبقات الادة لتحسين السلامة.
• صمام غلاف العبوة وظف لضمان إنسياب ضخ الزيت والفعل الهيدروليكي السريع. بالتسبة للمواد الناعمة جداً مع التدفق العالي، فإن المشغل يمكنه التقليل من رش الماء لتقليل الاستهلاك الحراري.
• أسطوانة الطحن تم إحكامها بواسطة بلباد مانع للغبار والزيت، بحيث يمنع بفاعلية دخول الغبار إلى كراسي التحميل.
• غلاف الأسطوانة الدوارة وبطانة طاولة الطحن يمكن ازالتها لحامها من على خط العمل وإعادة استخدامها مرة أخرى، وهذا بدوره يقلل من تكلفة استبدال الأجواء المستهلكة.
• جهاز التدوير جهز على الطاحونة الرأسية، بحيث تدور أسطوانة الطحن من خارج الماكينة، وبذلك يمكن صيانتها بسهولة
